今天小編給大家分享的是電力係統中的保護接地，一起來看看吧!
一、保護接地的概念
保護接地，是為防止電氣裝置的金屬外殼、配電裝置的構架和線路杆塔等帶電危及人身和設備安全而進行的接地。所謂保護接地就是將正常情況下不帶電，而在絕緣材料損壞後或其他情況下可能帶電的電器金屬部分（即與帶電部分相絕緣的金屬結構部分）用導線與接地體可靠連接起來的一種保護接線方式。接地保護一般用於配電變壓器中性點不直接接地（三相三線製）的中，用以保證當電氣設備因絕緣損壞而漏電時產生的對地電壓不超過安全範圍。供電係統在正常情況下，將電氣設備的金屬外殼或構架用導線與接地極可靠地連接起來，使之與大地做電氣上的連接，這種接地的方式就叫保護接地。

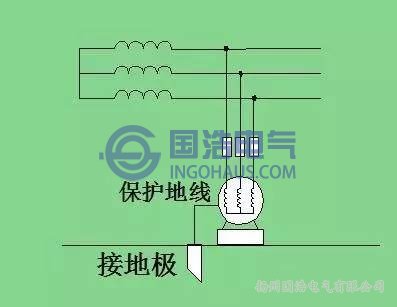

保護接地
二、保護接地（不采用）
如果不采用保護接地，當發生人身觸電時，由於觸電電流不足以使熔斷器或者自動開關動作，因此危險電壓一直存在，如果電網絕緣下降，則存在生命危險。

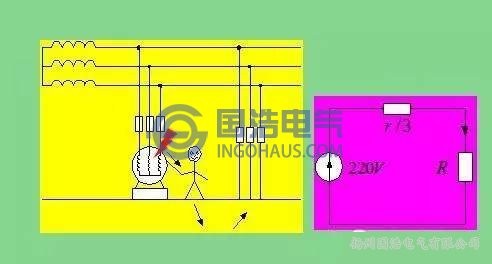

保護接地
2.1保護接地（采用）
采用保護接地之後，當發生人身觸電時，由於保護接地電阻的並聯，人身觸電電壓下降。假設人體電阻假設為1000Ω，接地電阻為4Ω，電網對地絕緣電阻為19kΩ。

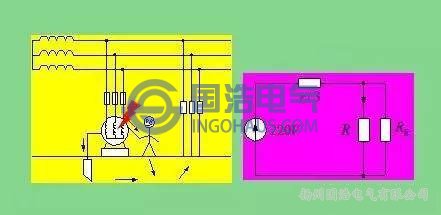

保護接地
2.2保護接地（實質）
通過人體與保護接地體並聯連接，降低人身接觸電壓。接地電阻越小，接觸電壓越小，流過人體電流的越小。

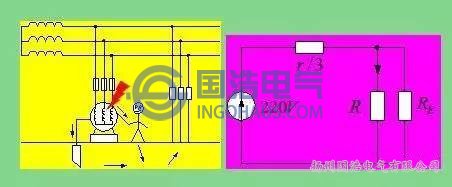

保護接地
三、保護接地（範圍）
三相三線製供電係統(中性點不接地係統)采用保護接地可靠。對三相四線製係統，采用保護接地十分不可靠。一旦外殼帶電時，電流將通過保護接地的接地極、大地、電源的接地極而回到電源。因為接地極的電阻值基本相同，則每個接地極電阻上的電壓是相電壓的一半。人體觸及外殼時，就會觸電。所以在三相四線製係統中的電氣設備不推薦采用保護接地，最好采用保護接零。

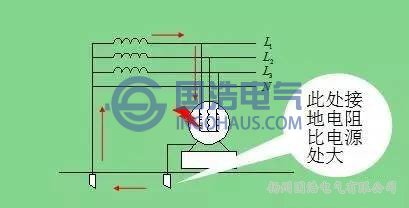

三相四線接地保護
四、保護接地（問題）
如果兩台設備同時進行保護接地，兩者都發生漏電，但不為同一相，則設備外殼將帶危險電壓。

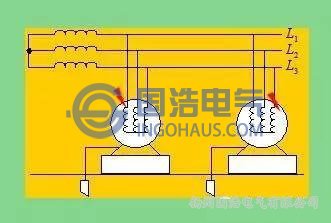

不同相漏電保護
保護接地要耗費很多鋼材，因為保護接地的有限性在於接地電阻小。
4.1保護接地（注意事項）
接地電阻一定符合要求；接地一定可靠；
保護接地的目的是降低外殼電壓，但由於工作性質的要求，並不需要立即停電（一般允許運行半小時），所以危險一直存在。

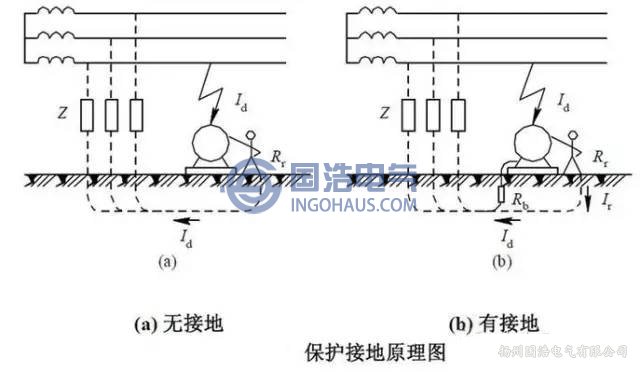

保護接地原理圖
產品：選擇性漏電保護裝置。
五、保護接地--- 作用分析
保護接地的作用：1）對電源中性點不接地的係統中，如果電氣設備金屬外殼不接地，當設備帶電部分某處絕緣損壞碰殼時，外殼就帶電，其電位與設備帶電部分的電位相同，顯然這是十分危險的。

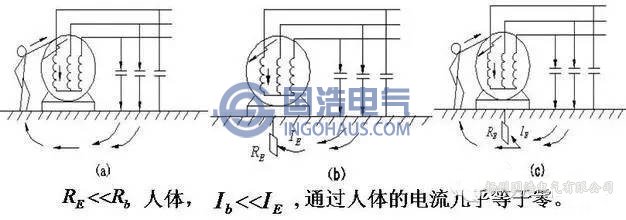

保護接地原理圖
保護接地的實質和關鍵
實質：通過接地電阻與人身電阻的並聯，使整體電阻下降。當發生漏電時，降低人體觸電電流。
關鍵：接地電阻越小越好。
六、保護接地---局限性
在電源中性點直接接地的係統中，保護接地有一定的局限性。這是因為在該係統中，當設備發生碰殼故障時，便形成單相接地短路，短路電流流經相線和保護接地線、電源中性點接地裝置。如果接地短路電流不能使熔絲可靠熔斷或自動開關可靠跳閘時，漏電設備金屬外殼上就會長期帶電，也是很危險的。
保護接地示意圖
