電壓互感器簡介及其工作原理

發布時間：2020-04-05 14:26:17人氣：

今天小編給各位電力小夥伴介紹的是電壓互感器這一設備以及其工作原理，功能，一起來看看吧！

電壓互感器（Potential transformer 簡稱PT，亦可叫做Voltage transformer 簡稱VT）和變壓器真的很相像，他們的功能都是用來變換線路上的電壓。

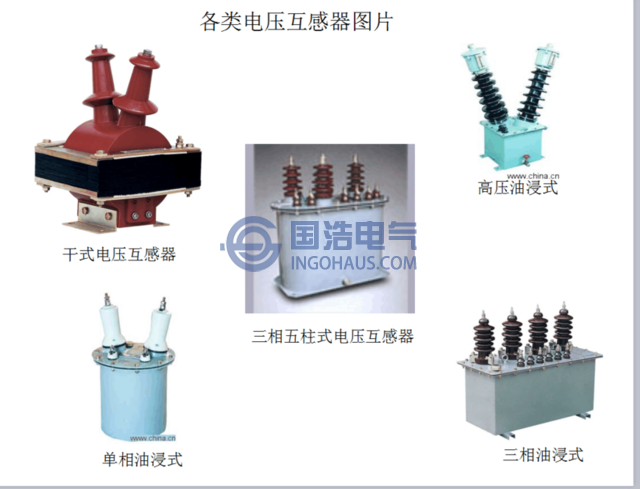

電壓互感器

但是呢，這兩者之間還是有很明顯的區別的。

變壓器變換電壓的目的是為了輸送電能，因此容量很大，一般都是以千伏安或兆伏安為計算單位。

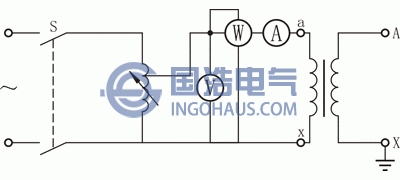

電壓互感器

而電壓互感器變換電壓的目的，主要是給測量儀表和繼電保護裝置供電，用來測量線路的電壓、功率和電能；或者用來在線路發生故障時保護線路中的貴重設備、電機和變壓器。因此，電壓互感器的容量很小，一般都隻有幾伏安、幾十伏安，最大也不超過一千伏安。

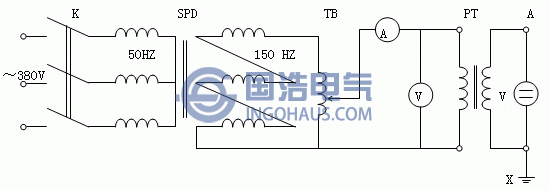

高壓室主接線圖

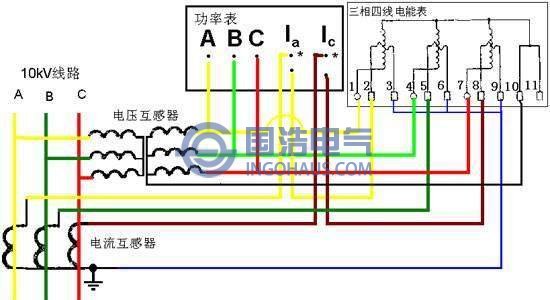

電壓互感器接線圖

電壓互感器實物接線圖如下：

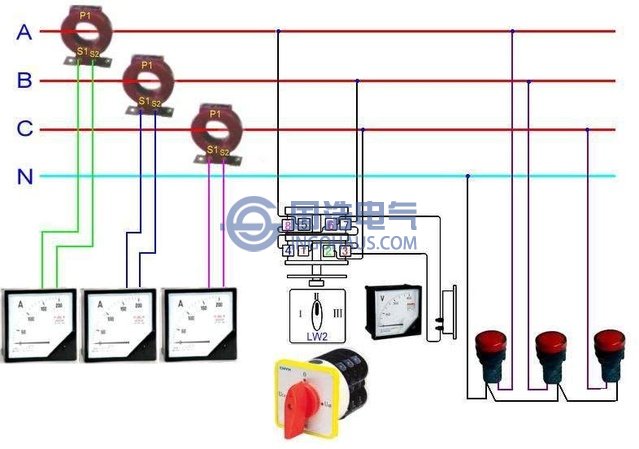

電壓互感器實物接線圖

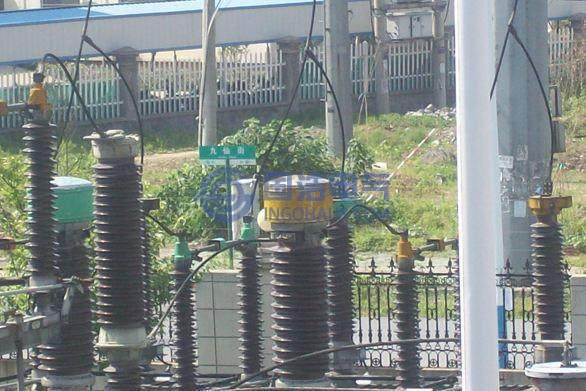

現場安裝電壓互感器：

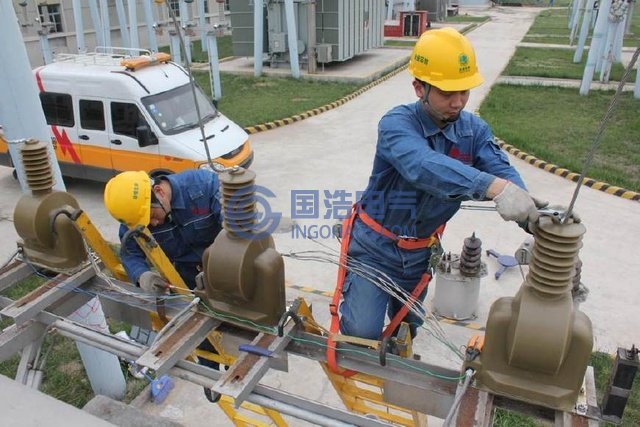

電壓互感器工人安裝

以上成版人APP网站知道了電壓互感器的作用以及接線圖，下麵給大家普及下互感器的構造：

電壓互感器是一種小型的降壓變壓器，由鐵芯、一次繞組、二次繞組、接線端子和絕緣支持物等構成，一次繞組並接於電力係統一次回路中，其二次繞組並接了測量儀表、繼電保護裝置或自動裝置的電壓線圈 (即負載為多個元件時，負載並聯後接入二次繞組，且額定電壓為100V)。由於電壓互感器是將高電壓變成低電壓，所以它的一次繞組的匝數較多，而二次繞組的匝數較少。
