GHGX550無線高壓相序表
一、GHGX550無線高壓相序表構成

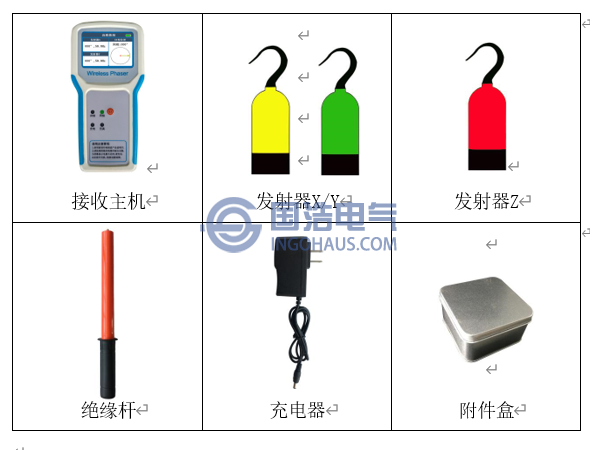

GHGX550無線高壓相序表主要由接收主機，發射器X/Y，發射器Z，絕緣杆，充電器及附件盒這幾個部分構成，如下圖所示。
GHGX550無線高壓相序表設備構成
二、GHGX550無線高壓相序表的操作簡介
1. 主機部分：指示燈：
1）異相紅燈亮：兩線路異相/逆序。
2）同相綠燈亮：兩線路同相/順序。
3）充電紅燈亮：正在充電。
4）充電綠燈亮：電已充滿。
按鍵：
1）長按開機或關機。
2）短按近程核相模式和相序測量模式切換。
其它：
1）儀器的右上角有電量指示；
2）儀器的最下端有充電接口插孔。
2. 發射器部分（X/Y/Z）

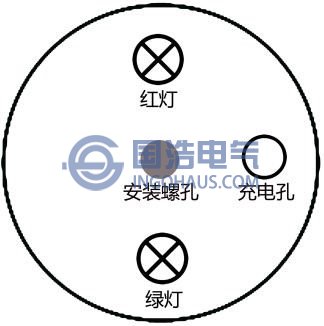

發射器底部
測量時:紅燈和綠燈交替閃爍。
充電時:紅燈亮正在充電，綠燈亮已充滿。
蜂鳴器：
接觸到高壓帶電線路則蜂鳴器鳴叫，表示線路帶電。
啟動時蜂鳴3聲表示電量充足，蜂鳴2聲表示電量可用，一直蜂鳴表示電量不足，請及時充電。
安裝螺孔：
與伸縮絕緣杆相連。
充電孔：
充電時：連接充電器。
自檢時：連接自檢測試線接地端。
低壓檢測時：連接接地線。
三、GHGX550無線高壓相序表自檢方法
發射器連接自檢測試線,發射器啟動，蜂鳴器鳴叫，紅綠兩指示燈交替閃爍。接收主機開機，在測量界麵顯示對應發射器信息。則發射器與主機工作均正常，如下圖：

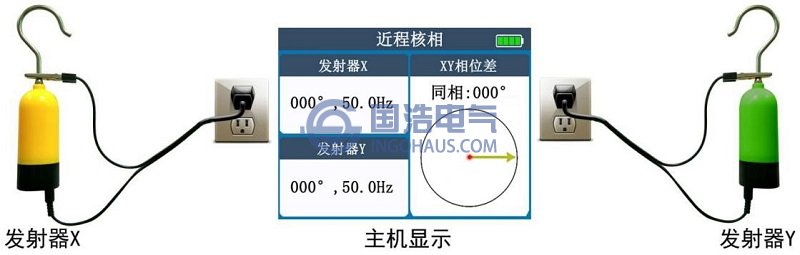

儀器自檢示意圖
（1）自檢時兩發射器與接收主機的距離大於0.5米為宜。當距離小於0.2米時，可能隻連接了1個發射器而主機顯示2個發射器信息。此現象為正常現象，不影響儀器使用。當2個發射器都接電時，儀器顯示不受短距離影響。
（2）自檢測試線內部串有2M電阻，測試時人接觸鱷魚夾不會觸電。
（3）自檢測試相位差為180度左右時，將任一自檢線插頭反轉，則相位差變為0度左右，反之亦然。
