首先成版人APP网站來介紹一下變壓器的種類：
一、變壓器的分類
1、按照冷卻方式分：油浸式變壓器、幹式變壓器。2、按照用途分：整流變壓器、隔離變壓器、特種變壓器、控製變壓器、電爐變壓器等。

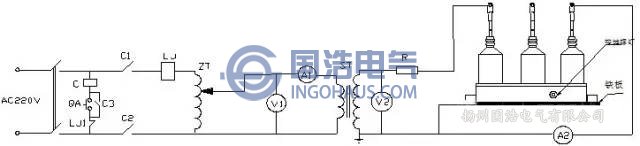

變壓器
4、按照調壓裝置分：有載調壓、無載調壓。
5、按照相數分：單相、三相。
6、按照導線材料分：銅繞組、鋁繞組。
接下來成版人APP网站來看看變壓器的故障類型及異常工作狀態。
二、變壓器異常工作狀態及故障類型
由於外部短路或過負荷引起的過電流、油箱漏油造成油麵降低、外部接地短路引起的變壓器中性點電壓升高、由於繞組電壓過高或頻率降低引起的過勵磁、變壓器油溫升高、冷卻係統故障等。1、變壓器內部故障：指變壓器油箱裏麵發生的各種故障，主要有：各繞組之間發生的相間短路，單相繞組部分線匝之間發生的匝間短路，單相繞組或引出線通過外殼發生的單相接地故障等。

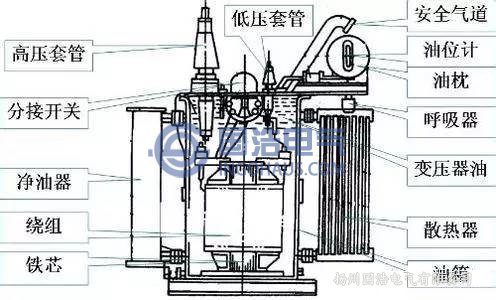

變壓器結構
三、變壓器的配置保護規則
變壓器的配置保護
1、為反映內部各種短路故障和油麵降低，容量為800KVA及以上油浸式變壓器和容量為400KVA及以上車間內油浸式變壓器均應裝設－瓦斯保護。
2、為反映變壓器繞組和引出線的相間短路，以及中性點直接接地電網側繞組和引出線的接地短路及繞組匝間短路，應裝設－縱差保護或－電流速斷保護。容量為6300KVA以下並列運行的變壓器以及10000KVA以下單獨運行的變壓器當後備保護時限大於0.5s時，應裝設－電流速斷保護。容量為6300KVA及以上、廠用工作變壓器和並列運行的變壓器、10000KVA及以上廠用備用變壓器和單獨運行的變壓器、以及2000KVA及以上用電流速斷保護靈敏性不符合要求的變壓器，應裝設－縱聯差動保護。

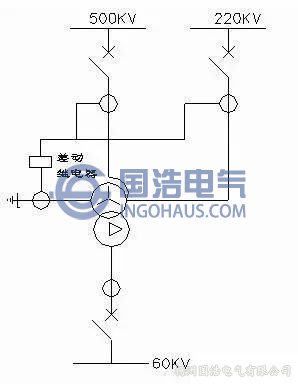

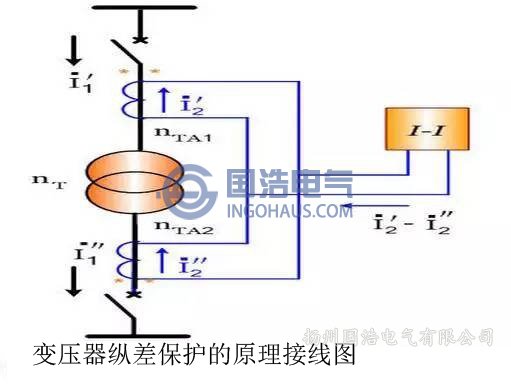

變壓器縱差保護
4、反映大接地電流係統中變壓器外部接地短路的零序電流保護。
5、反映變壓器對稱過負荷的過負荷保護。
6、反映變壓器過勵磁的過勵磁保護。
四、變壓器的繼電保護裝置

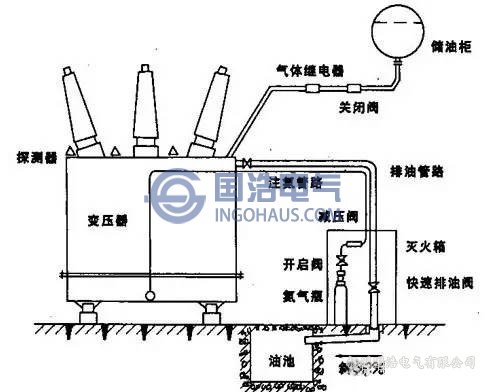

4.1變壓器的瓦斯保護瓦斯保護防禦變壓器油箱內部各種短路故障和油麵降低。
當變壓器油箱內發生各種短路故障時，由於短路電流和短路點電弧的作用，變壓器油和絕緣材料受熱分解，產生大量氣體，從油箱流向油枕上部。故障越嚴重，產生氣體越多，流向油枕的氣流和油流速度也越快，利用這種氣體來實現的保護稱瓦斯保護。

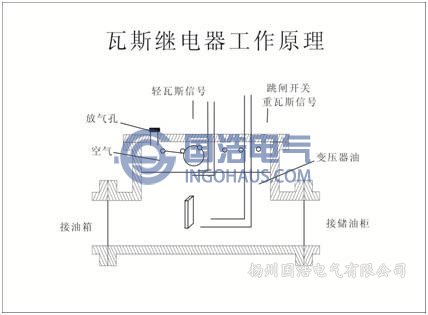

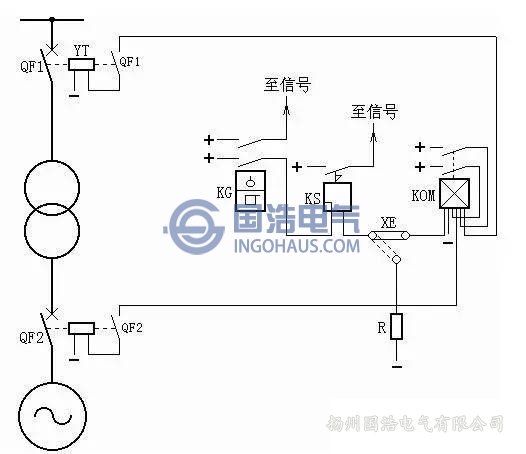

瓦斯繼電器工作原理
重瓦斯保護反應於油流流速，動作於跳閘。
瓦斯保護可作為變壓器內部故障的一種主保護，但不能作為防禦各種故障的*保護。
4.2變壓器的縱聯差動保護

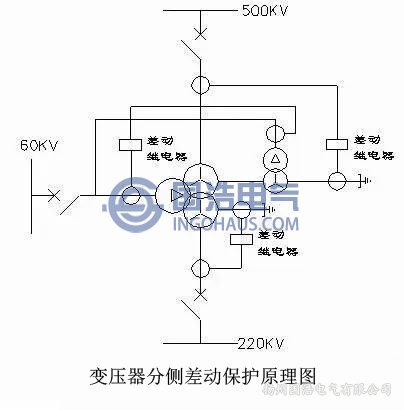

變壓器分側差動保護原理圖
縱聯差動保護是通過比較流入和流出變壓器的電流大小而構成的一種保護。其差值就是差動電流。正常運行或區外故障時，差流（經過某些補償措施後）很小，甚至接近於零。變壓器區內故障時，差流較大，可達到幾倍到幾十倍的額定電流，此時，應立即將變壓器從係統中切除。
目前，變壓器普遍采用的差動保護包括差動速斷和比率差動，二者同時使用。
勵磁湧流的影響及消除
勵磁湧流的存在，常導致差動保護的誤動作。為此，必須采取相應措施克服勵磁湧流對差動保護的影響。目前，廣泛采用的方法是利用湧流中的二次諧波製動。
變壓器空載合閘時，勵磁湧流中含有較大成分的二次諧波分量（一般超過20%），但在變壓器內部故障或外部故障的短路電流中，二次諧波含量較小。因此，采用二次諧波製動是防止變壓器差動保護誤動的有效辦法。
應注意的是，二次諧波製動的隻是比率差動保護，而對差動速斷保護沒有影響。
4.3變壓器的後備保護
變壓器後備保護
4.4複合電壓啟動的過電流保護

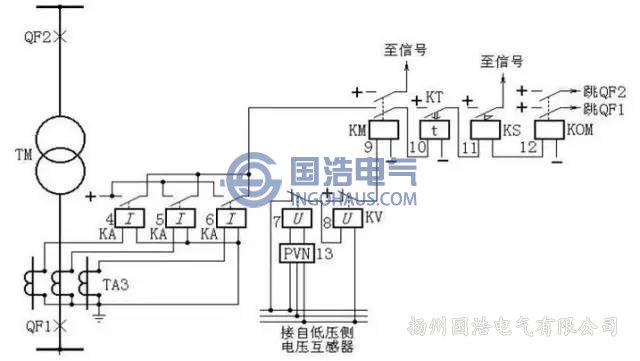

複合電壓啟動的過電流保護
複合電壓閉所過流保護的靈敏性比低電壓啟動的過流保護靈敏度要高，雖然兩種保護的動作電流都是按躲過變壓器額定電流來整定，但是低電壓元件是按變壓器額定電壓的70%左右來整定，而複合電壓閉鎖元件中的負序電壓是按變壓器額定電壓的0.06~0.12倍來整定的。
包括低電壓啟動和負序電壓啟動。靈敏度高，接線簡單，應用廣泛。
4.5零序電流保護

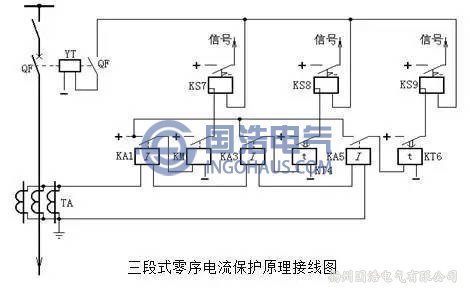

零序電流保護
防禦大接地電流係統中變壓器外部接地短路。
4.6過負荷保護

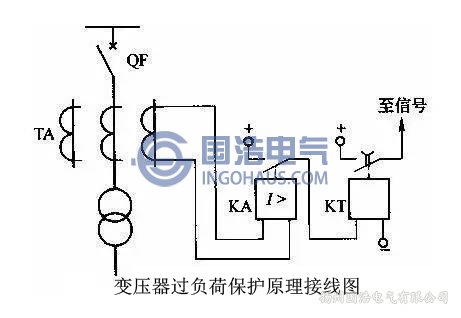

變壓器過負荷保護原理接線圖
（1）用於發變壓器過負荷告警信號；
（2）用於啟動變壓器風扇冷卻設備；
（3）對於有載調壓變壓器則還要作用於閉鎖有載調壓。
（4）防禦變壓器對稱過負荷。
