今天小編接著上一篇博文給大家繼續來給大家分享，今天呢要給大家普及的知識就是三相不平衡的危害，一起來看看吧！
1．增加線路的電能損耗
在三相四線製供電網絡中，電流通過線路導線時，因存在阻抗必將產生電能損耗，其損耗與通過電流的平方成正比。當低壓電網以三相四線製供電時，由於有單相負載存在，造成三相負載不平衡在所難免。當三相負載不平衡運行時，中性線即有電流通過。這樣不但相線有損耗，而且中性線也產生損耗，從而增加了電網線路的電能損耗。三相四線製結線方式，當三相負荷平衡時線損最小；當一相負荷重，兩相負荷輕的情況下線損增量較小；當一相負荷重，一相負荷輕，而第三相的負荷為平均負荷的情況下線損增量較大；當一相負荷輕，兩相負荷重的情況下線損增量最大。當三相負荷不平衡時，無論何種負荷分配情況，電流不平衡度越大，線損增量也越大。

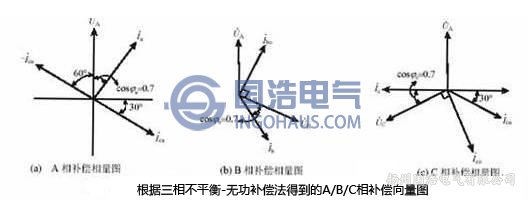

三相補償相量圖
2．增加配電變壓器的電能損耗。
配電變壓器是低壓電網的供電主設備，當其在三相負載不平衡工況下運行時，將會造成配變損耗的增加。因為配變的功率損耗是隨負載的不平衡度而變化的。在生產、生活用電中，三相負載不平衡時，使變壓器處於不對稱運行狀態。造成變壓器的損耗增大(包括空載損耗和負載損耗)。根據變壓器運行規程規定，在運行中的變壓器中性線電流不得超過變壓器低壓側額定電流的 25%。此外，三相負載不平衡運行會造成變壓器零序電流過大，局部金屬件升溫增高，甚至會導致變壓器燒毀。
3．配變出力減少。
配變設計時，其繞組結構是按負載平衡運行工況設計的，其繞組性能基本一致，各相額定容量相等。配變的最大允許出力要受到每相額定容量的限製。假如當配變處於三相負載不平衡工況下運行，負載輕的一相就有富餘容量，從而使配變的出力減少。

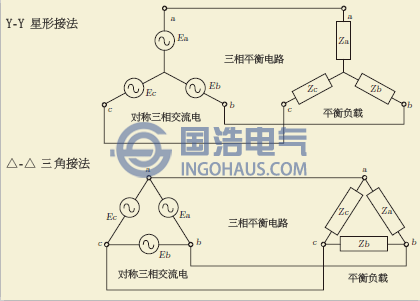

配變接法
4．配變產生零序電流。
配變在三相負載不平衡工況下運行，將產生零序電流，該電流將隨三相負載不平衡的程度而變化，不平衡度越大，則零序電流也越大。運行中的配變若存在零序電流，則其鐵芯中將產生零序磁通。(高壓側沒有零序電流)這迫使零序磁通隻能以油箱壁及鋼構件作為通道通過，而鋼構件的導磁率較低，零序電流通過鋼構件時，即要產生磁滯和渦流損耗，從而使配變的鋼構件局部溫度升高發熱。配變的繞組絕緣因過熱而加快老化，導致設備壽命降低。同時，零序電流的存也會增加配變的損耗。5．影響用電設備的安全運行。
配變是根據三相負載平衡運行工況設計的，其每相繞組的電阻、漏抗和激磁阻抗基本一致。當配變在三相負載平衡時運行，其三相電流基本相等，配變內部每相壓降也基本相同，則配變輸出的三相電壓也是平衡的。假如配變在三相負載不平衡時運行，其各相輸出電流就不相等，其配變內部三相壓降就不相等，這必將導致配變輸出電壓三相不平衡。同時，配變在三相負載不平衡時運行，三相輸出電流不一樣，而中性線就會有電流通過。因而使中性線產生阻抗壓降，從而導致中性點漂移，致使各相相電壓發生變化。負載重的一相電壓降低，而負載輕的一相電壓升高。在電壓不平衡狀況下供電，即容易造成電壓高的一相接帶的用戶用電設備燒壞，而電壓低的一相接帶的用戶用電設備則可能無法使用。所以三相負載不平衡運行時，將嚴重危及用電設備的安全運行。
感容性三相負荷不平衡向量圖
三相電壓不平衡的發生將導致達到數倍電流不平衡的發生。誘導電動機中逆扭矩增加，從而使電動機的溫度上升，效率下降，能耗增加，發生震動，輸出虧耗等影響。各相之間的不平衡會導致用電設備使用壽命縮短，加速設備部件更換頻率，增加設備維護的成本。斷路器允許電流的餘量減少，當負載變更或交替時容易發生超載、短路現象。中性線中流入過大的不平衡電流，導致中性線增粗。

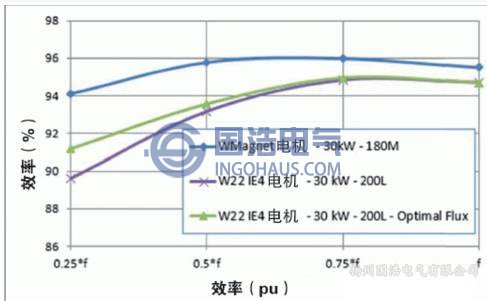

電動機效率
6．電動機效率降低。
配變在三相負載不平衡工況下運行，將引起輸出電壓三相不平衡。由於不平衡電壓存在著正序、負序、零序三個電壓分量，當這種不平衡的電壓輸入電動機後，負序電壓產生旋轉磁場與正序電壓產生的旋轉磁場相反，起到製動作用。但由於正序磁場比負序磁場要強得多，電動機仍按正序磁場方向轉動。而由於負序磁場的製動作用，必將引起電動機輸出功率減少，從而導致電動機效率降低。同時，電動機的溫升和無功損耗，也將隨三相電壓的不平衡度而增大。所以電動機在三相電壓不平衡狀況下運行，是非常不經濟和不安全的。

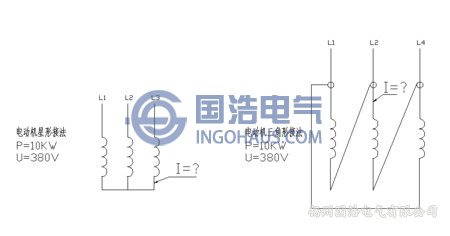

電動機接法
