今天小編接著上一篇博文給大家來普及一下基礎知識--中壓（高壓）開關櫃是什麽設備？
我們已經知道中壓開關櫃就是執行電能分配和線路保護的設備。
成版人APP网站來認識一下中壓配電櫃的係統結線圖，以及必要的電氣符號，如下：
中壓配電櫃的係統結線圖
在間隔的上方，我們看到了斷路器的符號，並注意到符號的上方有一個“×”。斷路器的任務是執行線路的合分操作，以及線路保護。所謂線路保護，包括過載保護和短路保護。
從斷路器往下，成版人APP网站看到了電流互感器。電流互感器的任務是將主回路中的大電流變換為電流表能夠接受的標準測量電流，用以顯示主回路中的當前實時電流值。
再往下，成版人APP网站看到了接地刀閘。注意接地刀閘的符號，符號上方有一個短橫線“-”。接地刀閘和斷路器是互鎖的，也即斷路器閉合接地刀閘就打開，反之則閉合。其目的就是使得饋電電纜在斷路器開斷後直接接地。
饋電電纜也叫做出線電纜，它的任務就是把電能輸送給6~10kV/400V配電主變壓器，或者高壓電動機。
那麽係統母線的任務是什麽？就是配電。係統的進線間隔回路把電能輸送到母線上，再從母線把電能分配給各個饋電間隔，以實現配電任務。

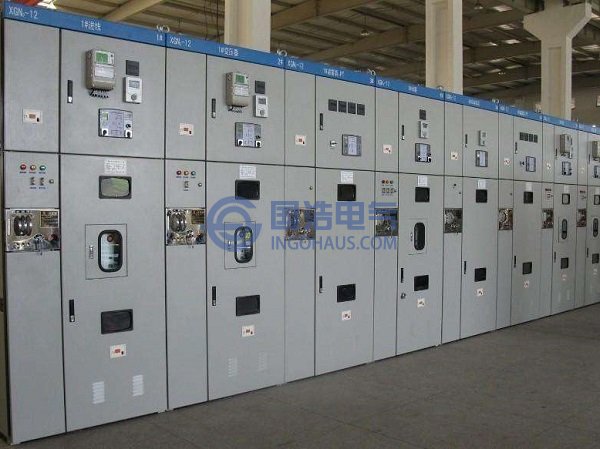

下圖是實際的中壓開關櫃照片：
中高壓開關櫃

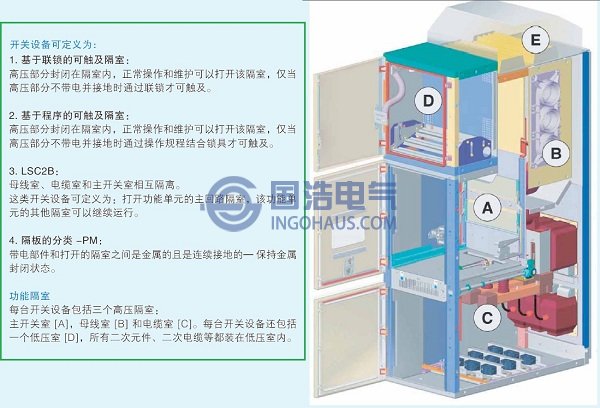

中壓開關櫃的內部結構圖

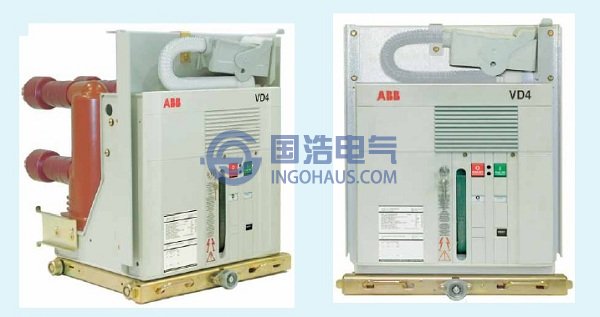

斷路器

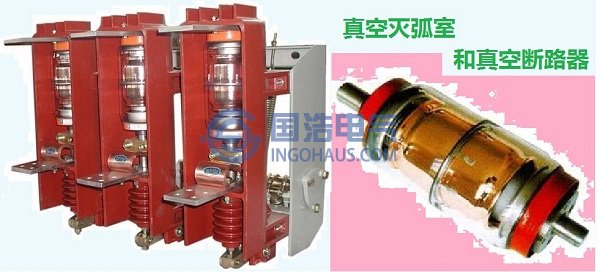

真空斷路器
這裏的繼電保護內容很多，包括線路過載的保護、線路短路的保護、線路漏電的保護等等。在大學裏開設有繼電保護專業，可見其重要性和專業性。
從以上介紹中，成版人APP网站大略地知道了中壓開關櫃的內部結構和用途。
注意區別高壓開關。

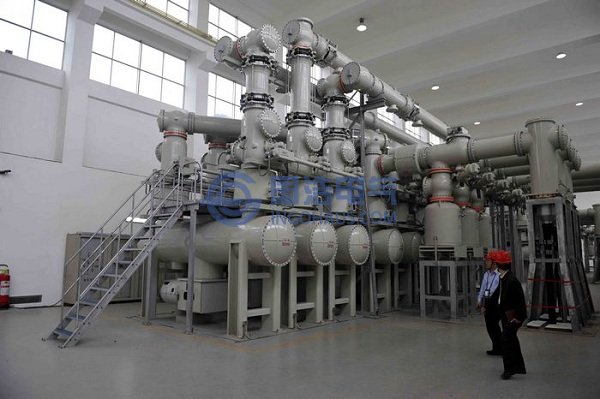

高壓開關一般都采用氣體絕緣。這裏的氣體指的是六氟化硫SF6，這種用於高壓配電的組合開關設備叫做GIS。下圖是向家壩水電樞紐的高壓開關組合：
高壓開關組合
一目了然，高壓組合開關與中壓開關櫃根本就不是一回事。
