GHPD1002 UltraTEV開關櫃局部放電測試儀是一種手提式儀表，可探測和測量開關裝置中的局部放電，可探測到TEV和表麵放電並在彩色屏幕上以數值形式顯示。該儀器為便攜式檢測儀器，使用簡單，用於日常巡檢。該儀器設有超聲波模式和TEV模式，TEV模式可檢測到局放產生的地電波信號，以每個周期的放電的DB值、每洲際循環的脈衝數、短期嚴重程度等顯示放電信息。

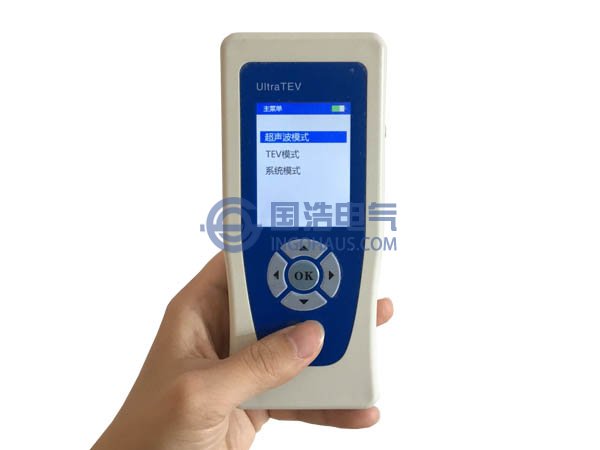

GHPD1002開關櫃局部放電測試儀
進入TEV檢測模式後會顯示圖1界麵。

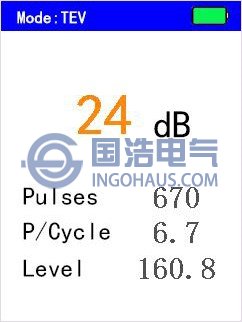

圖1 TEV數字模式

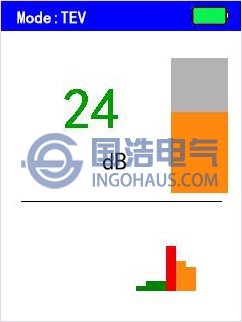

圖2 柱狀圖模式
1. 背景噪聲檢測
在對開關櫃進行TEV檢測前，一般需要對開關櫃運行環境TEV檢測，以便排除現場的幹擾。檢測環境背景噪聲時，一般選擇開關櫃現場內的金屬門窗、圍欄等。2. TEV檢測使用方法
由於地電波是通過開關櫃裂縫向外沿櫃體表麵傳播的，因此與超聲波的測量位置不同，所以一般不能在縫隙處測量，而需要將儀器貼在開關櫃表麵進行測量。測量的位置也分為三個櫃室，即上中下櫃室。下圖8所示為地電波檢測位置圖，圖中藍點代表地電波的測量點，一般情況下一麵小櫃隻需要測量三個位置。
圖3 地電波檢測位置圖
