本文以我司GHPD1002開關櫃局部放電測試儀為例，為大家介紹下儀器的開關機，設置，數據存儲以及各種功能模式等。

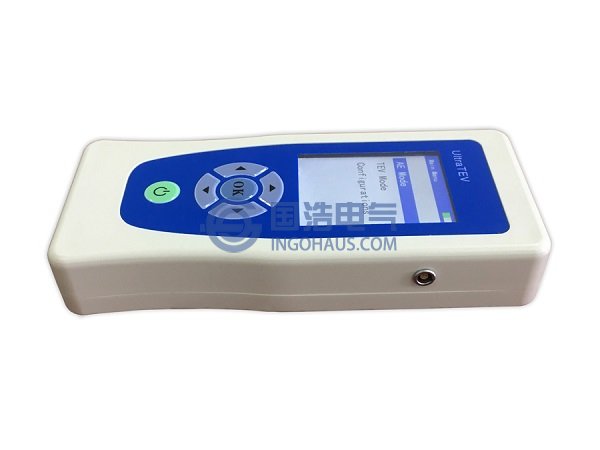

GHPD1002開關櫃局部放電測試儀
1. 係統開關機
係統開機：長按電源開關鍵3秒，直至進入啟動界麵如圖所示，鬆開按鍵後係統開機。進入啟動界麵後，大概1-2秒後進入係統主界麵，如圖所示。係統啟動主界麵默認為主菜單界麵如圖1所示，AE Mode為超聲波檢測模式功能；
TEV Mode為暫態地電波檢測模式功能；
Configurations為係統設置功能；
Clock為係統時鍾設置功能（觸摸，用戶無需操作，出廠已設置）；
Data為數據查詢功能；

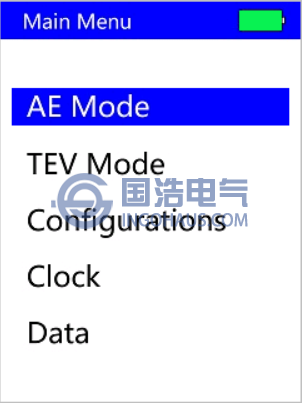

圖 1 係統主界麵

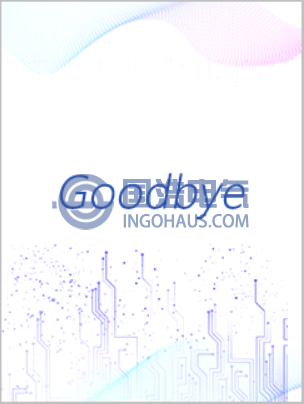

圖 2 關機畫麵
2. 係統設置
使用上下鍵可進行功能選擇切換，按下OK鍵即可進入相應的界麵。進入設置模式後使用按“上下鍵”可以調整屏幕背光；
按“右鍵”調整語言，EN表示英文，CH表示中文；
按“左鍵”可以調整超聲傳感器輸入通道，IN表示內置傳感器，OUT表示外接傳感器；
長按“OK鍵”2S即可返回主界麵。
圖 3 設置界麵
3. 檢測模式切換
開機後進入係統主菜單，選擇需要的檢測模式，按下“OK鍵”進入對應的測量模式；當前模式為超聲檢測（AE Mode）時，長按OK鍵2秒即可返回主菜單，而後可選擇進入暫態地電波檢測模式（TEV Mode）；
當前為暫態地電波檢測模式（TEV Mode）時，需要切換成超聲檢測模式（AE Mode）同理可得。

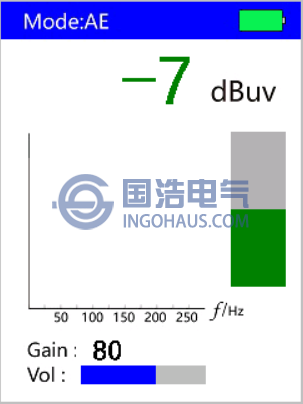

圖 4 超聲波檢測模式
4. 數據保存及查看
數據記錄：在AE或者TEV測量模式下，短按“OK鍵”，當標題欄出現“保存”圖標時表示數據已經記錄到設備。

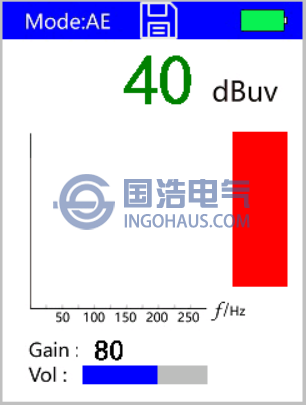

圖5 數據保存
數據導出：使用USB線將設備連接到電腦，電腦上會發現新的U盤設備，進入該U盤文件夾，即可“導出”或者“刪除”數據文件。
