變壓器局部放電測量係統中局放波形顯示方式

發布時間：2020-03-22 01:32:15人氣：

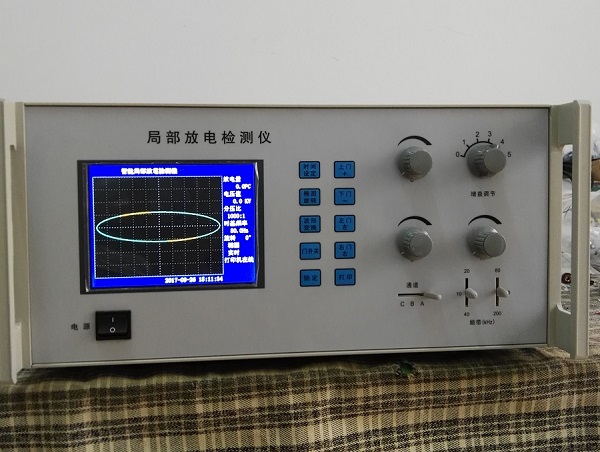

局部放電檢測儀

局部放電測量係統由測量儀器、藕合裝置、校準裝置和傳輸子係統等四部分組成。局部放電測量儀器分為單通道測量儀器和多通道測量儀器，一般單通道局部放電儀多為模擬式；多通道測量儀器多為數字式。

局部放電測量儀器一般都具有數值顯示和波形顯示的功能，最常見的波形顯示方式為橢圓時基顯示方式、正弦時基顯示方式和直線時基顯示方式。

圖1 橢圓時基顯示方式

橢圓時基顯示方式，如圖1所示，將正弦波試驗電壓的一個單個周波，即一個正半周和一個負半周，均勻地分配到整個橢圓上，其電壓的零度點放在橢圓的最左端，沿順時針方向旋轉，180度點放置在橢圓的最右端，360度點與零度點重合，橢圓短軸的兩個端點處，對應電壓的峰值，上部為正峰值，下部為負峰值。電壓峰值位置，過零點位置和軌跡的方向如圖1所示。
