上一篇文章中成版人APP网站了解到局部放電的過程中會產生多種理化現象，依據這些理化現象主要出現了兩大類局部放電測量方法：一種是電氣量測量法，另一種是非電氣測量法。今天我們給大家簡單介紹下變壓器局部放電的非電氣量測量法，大致也主要有三種：超聲波測量方法、光測量法及油色譜分析法。

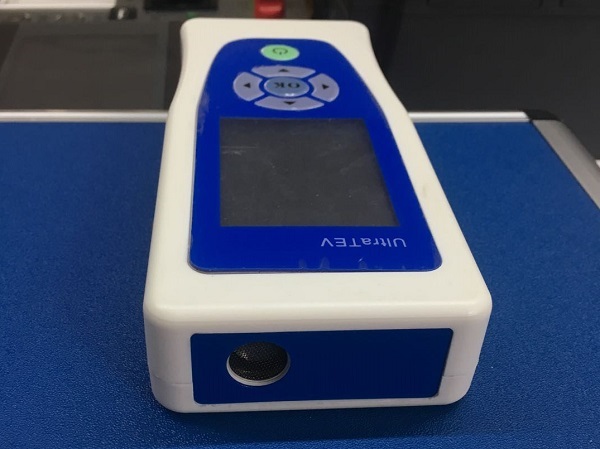

（1）超聲波檢測法
超聲波檢測法是檢測局部放電時產生的超聲波，使用超聲波傳感器接收聲波信號然後通過數據處理，將超聲波信號換算成描述局部放電量特征的電信號，以此來判斷是否存在局部放電源及其嚴重程度。超聲波傳感器通常選取在70-150kHz頻率範圍內的壓電傳感器，選取這個頻段可以有效的避開鐵心的磁噪聲和變壓器的機械振動噪聲對超聲波信號的幹擾。超聲波檢測法由於其受到電氣幹擾小且在局部放電定位上結合其他定位方法有比較突出的定位效果，使得超聲波檢測法在近些年被廣泛研究。
超聲波檢測法有很多值得利用的優點，但在變壓器內部超聲波的傳播過程中存在折射、反射，且因傳播介質不同其傳播速度也不盡相同，而且對局部放電測量采用超聲波檢測法還沒有形成一套完整的檢測體係，超聲波法最大的問題在於無法量化標準化，隻能用於定性分析，因此，超聲波檢測主要用於定性分析是否存在局部放電，以及利用超聲波信號對放電源進行物理定位。

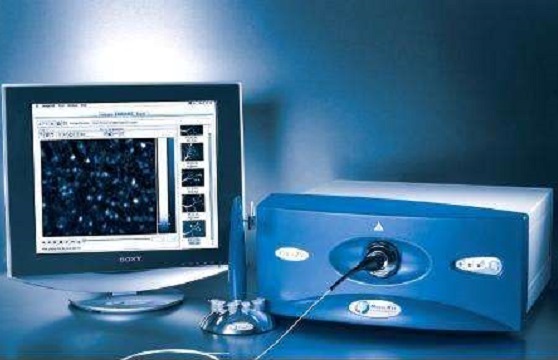

（2）光檢測法

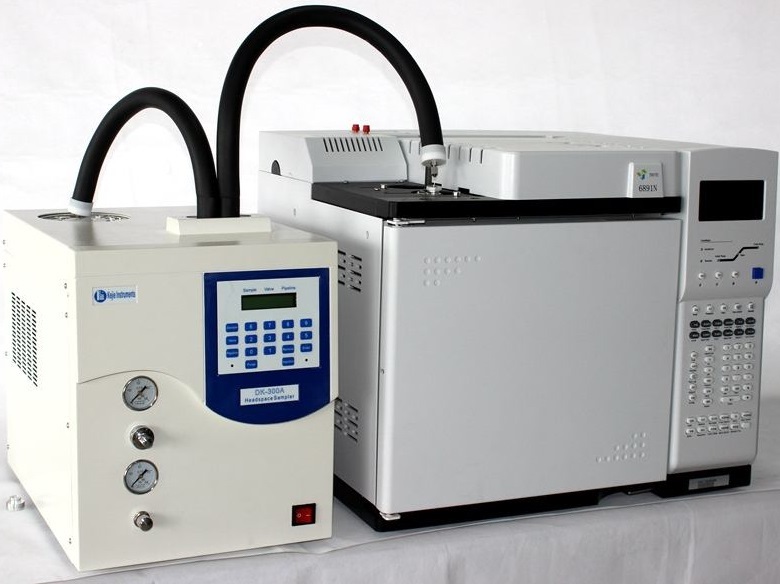

(3)色譜分析(DGA)檢測法
