電力電纜的分類標準有兩種，為按電壓等級等分類和按絕緣材料分類。通常用U0/U表示電力電纜的額定電壓，其中，U0叫相電壓，為電纜的芯線導體與金屬外護套或金屬屏蔽之間的設計電壓；U叫線電壓，為芯線導體之間的設計電壓。下表為我國電力電纜按額定電壓等級的分類情況。
| 低壓電力電纜 | 中壓/中高壓電力電纜 | 高壓電力電纜 | 超高壓電力電纜 |
| U≤1kV | 6kV≤U≤35kV | 63kV≤U≤220kV | U≥330kV |
| 0.6/1 | 3.6/6、6/6、6/10 | 36/63 | 190/330 |
| 8.7/10、8.7/15 | 48/63 | 290/500 | |
| 12/15 | |||
| 12/20、18/20、18/30 | 64/110 | ||
| 21/35、26/35 | 27/110 |
電力電纜的主要結構組成為導體和絕緣體。其中導體材料為鋁或銅，絕緣材料種類比較多，可按其種類將電力電纜分為油浸紙絕緣電纜、塑料絕緣電纜等。塑料絕緣電纜在生產和安裝過程中都具有其他種類電力電纜所不能比擬的優點，近年來受到市場青睞，應用較廣。目前主要有兩種類型的塑料絕緣電纜，聚氯乙烯絕緣電纜(簡稱PVC電纜)和交聯聚乙烯絕緣電纜(簡稱XLPE電纜)，其結構分別如圖所示。

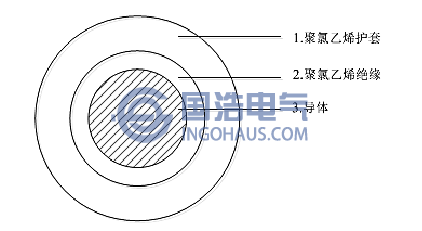

1KV單芯PVC電力電纜結構示意圖

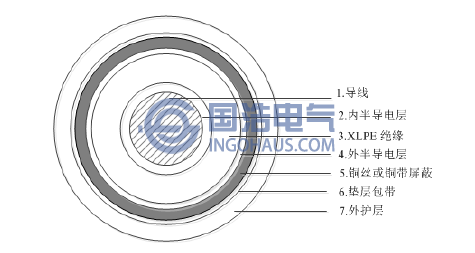

單芯XLPE電力電纜結構示意圖

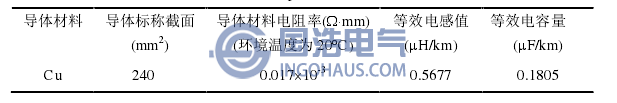

下表為單芯銅導體橫截麵積為240mm2的中高壓(26/35kV) XLPE電纜的基本電氣參數。
