特高壓GIS裝置交流耐壓和局部放電試驗程序分析

特高壓GIS裝置交流耐壓和局部放電試驗程序依照標準GB50150-2006相關的要求來執行。主回路的交流耐壓試驗程序和方法，應按產品技術條件或國家現行標準《氣體絕緣金屬封閉電器現場耐壓試驗導則》(DL/T555)的有關規定進行，試驗電壓值為出廠試驗電壓的80%。

特高壓GIS裝置交流耐壓和局部放電試驗的施加電壓的程序相當於變壓器要簡單。由於局部放電測量采用超高頻的方式進行，在整個升壓過程均能夠進行局部放電量的監控。

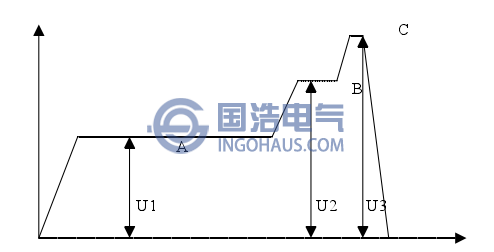

其施加電壓的程序如圖所示：
(1)電壓從零位升壓到U1，U1電壓為Um；持續時間15min；該過程用於老練特高壓GIS裝置中殘留的毛刺等物質，使GIS裝置內部電位分別均勻，防止在更高電壓時而發生擊穿故障。
(2)從電壓U1升高電壓到U2，U2電壓為√3Um，持續時間Smin；由於電壓的升高，老練時間在縮短。
(3)從電壓U2升高到試驗所需要電壓U3，試驗時間1min。試驗結束後直接降壓到零位並切斷電源。

特高壓GIS裝置交流耐壓和局部放電試驗施加電壓程序圖
