變壓器局部放電脈衝電流產生的過程中，首先是一些原子或分子的自由電子被從原子或分子的外圍剝離出來，並在電場的作用下加速，宏觀上表現為電流幅值迅速上升。經過很短的一段時間，電子再一次成為自由電子，加速停止，宏觀上表現為電流幅值迅速衰減。當電荷不以一個恒定速度運動時，就會發射出瞬態電磁場。這個瞬態電磁場從放電源向空間的各個方向輻射出來。電磁波的能量隨著局部放電信號的消失而消失。根據信號處理的理論可知，一個脈衝信號的持續時間越短，脈衝信號的頻譜就越寬。

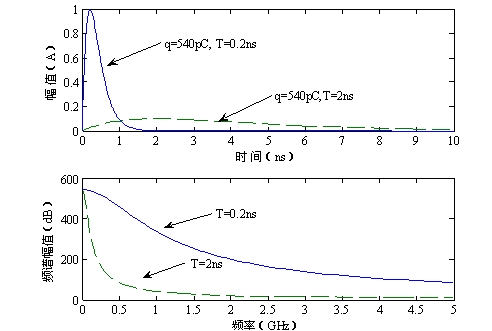

2類脈衝電流時域波形和頻幅特性對比
如圖所示，對比了具有相同放電量、不同上升沿和脈衝電流幅值的兩個脈衝電流時域波形和幅頻特性。可以看出，上升沿為0.2ns的脈衝電流比上升沿為2ns的脈衝電流頻譜更寬，在超高頻檢測頻帶（300-3000MHz）內的能量更強。
