局放產生超聲波的頻譜特性

局部放電產生的是一個聲脈衝，因此產生的聲波頻帶很寬，頻率分布為10Hz-10^7Hz數量級範圍。由於放電狀態、傳播介質、測試環境的不同，測試到的聲波頻譜也有差異。當傳輸線在周圍的氣體中產生放電時，可測試到10Hz-10^5Hz頻率的聲信號。放電得到的聲波頻譜，還與放電類型有關，尖端、懸浮、氣隙等不同的放電類型，得到的聲譜也不相同。在液體中，不同形式的電極係統放電，測試到得聲譜可以從幾十Hz到2MHz，但尖端對平板放電時，得到的聲波主要集中在300kHz以下。在固體中，氣泡放電測試的聲頻譜顯示出周期性的峰值。下圖給出裸線和帶有絕緣層的導線發生局部放電時產生的聲波頻譜，圖中可以看出不同頻率的聲波能量各不相同。裸線從10kHz到50kHz，聲強度下降很快，和尖對平板在空氣中的放電基本相同；絕緣導線的聲譜和絕緣表麵放電基本相同。通過對放電類型的聲譜進行分析，可以看出局放產生超聲波的低頻段所含能量較為豐富。

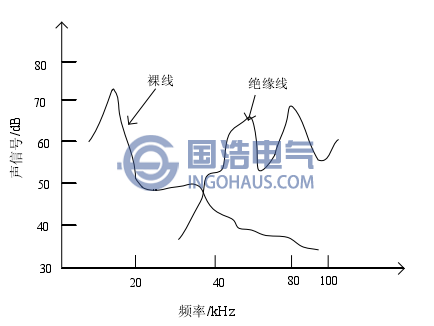

裸線和絕緣線在空氣中的放電頻譜
