離線檢測是指在對電纜進行試驗時，電纜處於斷電、中止運行的狀態。
（1）工頻電壓法
工頻交流試驗，是通過對試品電纜施加50Hz的工頻交流電壓，最大程度地模擬電纜運行狀態下的電氣性能，是在電纜離線狀態下最有效、最準確的試驗方法，能夠準確地評估電纜的絕緣水平和性能損耗。但工頻檢測係統設備複雜，包括發電機、高壓變壓器或諧振器、控製儀器、局部放電探測器、故障定位儀、禍合電容和高壓連接電纜等多個設備，如圖所示。對這些設備的運輸需要大型的車輛，大大地增加了檢修的成本，因此，工頻試驗不便於現場條件下的檢測，而多用於電纜的出廠試驗。
工頻局部放電檢測
（2）超低頻檢測法
超低頻檢測法，是采用0.1Hz的超低頻正弦交流電源作為局部放電激發源，較長時間地對試品電纜進行充電，如果電纜存在局部絕緣缺陷，則會在此電壓的作用下被擊穿，如圖所示。但超低頻電源的極性轉換頻率很低，轉換時的電壓曲線斜率也低，因此需要施加很高的電壓，並且測試較長的時間才能激發並采集到足夠多的放電信號，這樣一來對電纜的損傷就比較大，並容易引發電纜中的新缺陷，增加電纜擊穿的幾率。

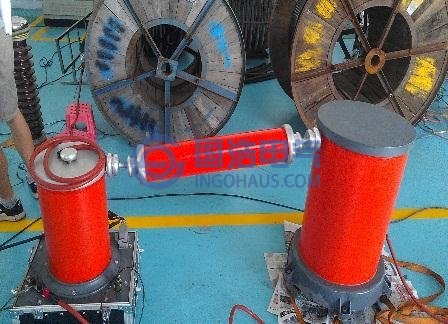

超低頻局部放電檢測
（3）振蕩波檢測法
振蕩波檢測係統通過對離線的電纜施加短時的直流電壓，讓電纜的等效電容與係統的電感形成RLC諧振回路，激發阻尼振蕩電壓，如圖所示。OWTS設備輕便，阻尼電壓的大小可通過直流加壓調節，頻率與工頻相仿，檢測效果好，是近年來興起的實用的現場檢測方法。

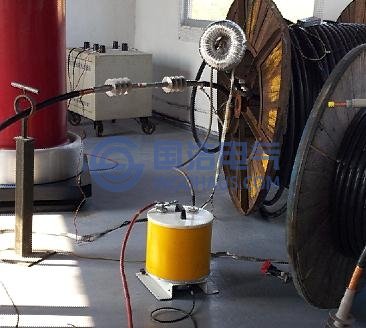

震蕩波局部放電檢測
