振蕩波檢測技術及其檢測原理

振蕩波檢測技術（oscillating wave testing system，OWTS）是最近幾年才興起的，用來檢測電纜局部放電的新的測量方法。振蕩波檢測係統對電纜施加電壓的時間非常短暫，因此對電纜不會造成任何傷害，而且攜帶比較方便，操作相對容易，目前己經廣泛的應用於測量和定位電纜局部放電。

振蕩波檢測技術的原理是通過阻尼振蕩來實現對電纜的充電和放電過程，使被測電纜和其他的電感電阻等原件組成阻尼振蕩電路。將類似於正弦波工頻電壓的振蕩波電壓施加在被測電纜兩端，用來激發電纜故障處的局部放電，之後用脈衝電流法來測量得到局部放電的大小。該方法的具體實現電路如下圖所示，振蕩波檢測過程可以分為兩部分：第一部分是開關IGBT斷開，直流電源給被測電纜充電;第二部分是開關IGBT閉合，電路通過振蕩形成振蕩電壓，同時激發被測電纜的故障源發生局部放電行為。

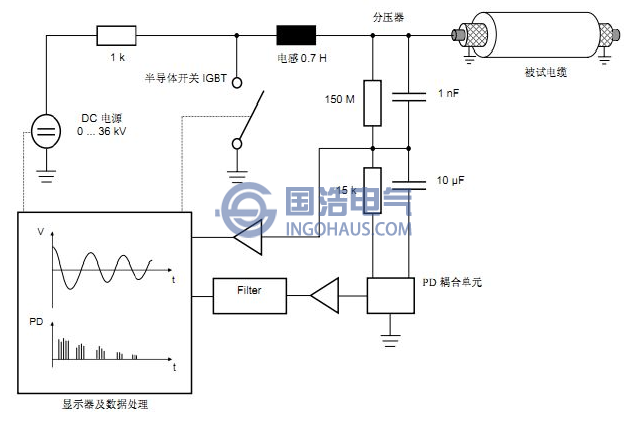

振蕩波檢測技術電路原理圖
