超聲波局部放電檢測譜圖簡介

上一篇文章成版人APP网站了解到了超聲波檢測原理以及現場的檢測流程，在實際使用局部放電檢測儀超聲波檢測模式的時候，成版人APP网站會發現有各種檢測模式圖譜，現在小編就為大家簡單介紹下市麵上主要的幾種分析圖譜類型。

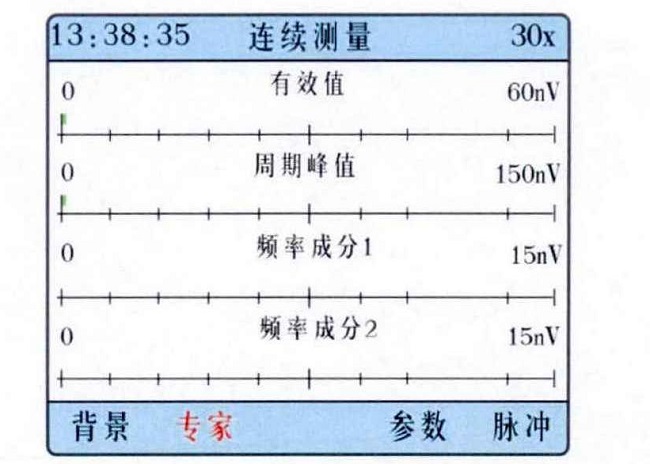

（1）連續檢測模式典型譜圖
連續檢測模式是對被測信號在一個工頻周期內有效值、峰值，以及被測超聲信號與50Hz和100Hz的頻率相關性，可以判斷是否存在局部放電，以及局部放電的類型，其典型圖譜如圖所示。

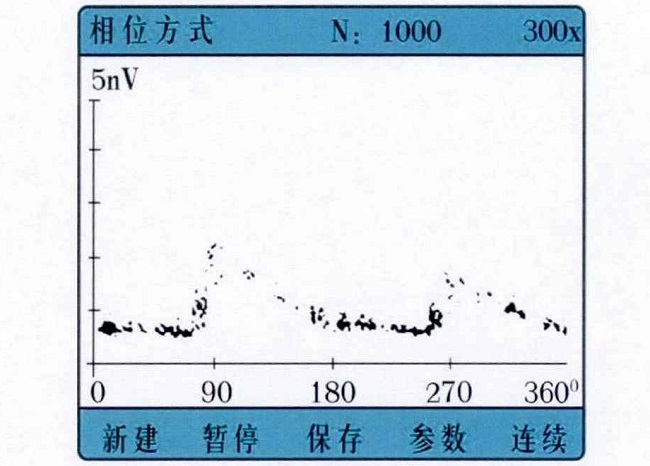

（2）相位檢測模式典型譜圖
由於局部放電信號的產生與工頻電場是密切相關的，那麽可以將工頻電壓作為參考量，通過觀察被測信號和工頻電壓的對比，根據發生相位是否具有聚集效應來判斷被測信號是否因設備內部放電引起。其典型圖譜如圖所示。

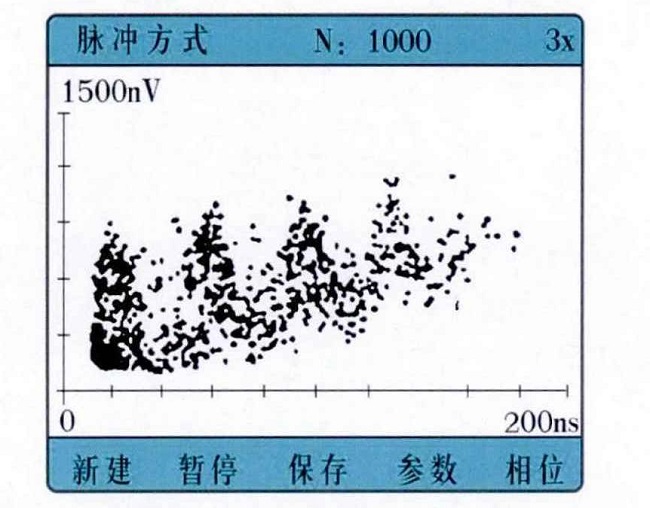

（3）脈衝檢測模式典型譜圖
當連續檢測模式中有效值或周期峰值幅值偏大，但頻率成分1及頻率成分2較小時，可進入脈衝檢測模式。該模式主要用於對自由微粒缺陷的進一步確認。其典型圖譜如圖所示。

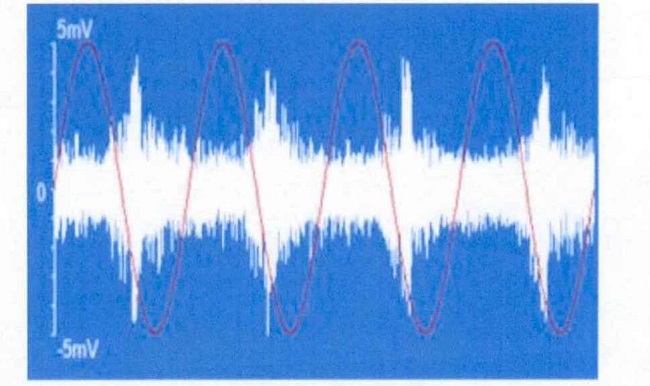

（4）時域波形檢測模式典型譜圖
時域波形檢測的模式是在時域對超聲波信號進行分析，這樣可以比較直觀的發現被測信號是否有異常。其典型圖譜如圖3-10所示。

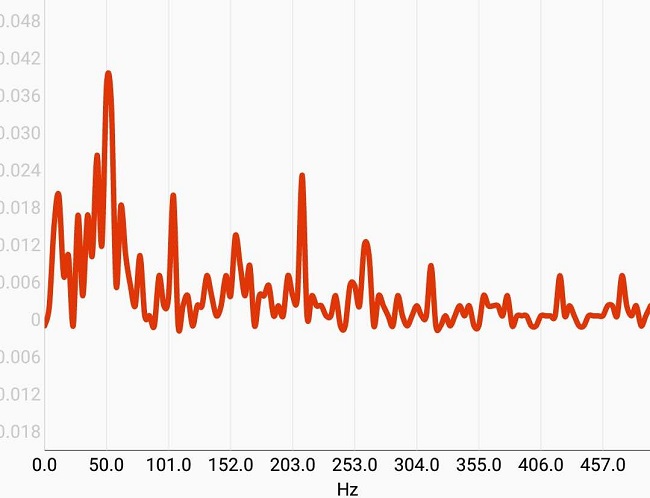

（5）頻域波形分析典型圖譜
時域波形檢測的模式是在頻域對超聲波信號進行分析，這樣可以比較看出被測信號的50Hz相關性，可以判定是否存在局部放電現象。其典型圖譜如圖所示。

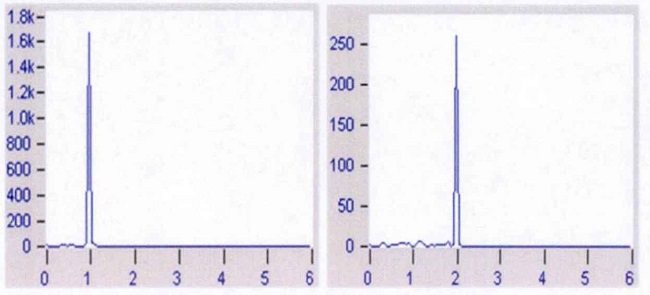

（6）特征指數檢測模式典型譜圖
部分廠家生產的儀器具備特征指數檢測模式的功能。在該檢測模式下，通過特征圖譜可以得到超聲波信號的時間間隔，其橫坐標為間隔，縱坐標為信號發生次數。其典型圖譜如圖所示。
