GIS局部放電測量方法之常規電測法

發布時間:2021-08-20 01:23:18人氣:

常規電測法是指符合IEC60270和GB/T7354標準的局部放電測量方法。該方法測量局放產生的電流脈衝,但由於通過缺陷處流過的電流是不可以直接測量到的,因此,在電極兩端測量到的值經過轉換處理最後測得的是視在電荷,即根據視在電荷的大小、相位分布等情況來對局部放電進行評估。

常用的幾種基本局部放電測量電路分別如下所示:

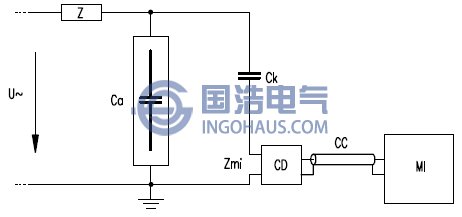

1)原理圖(一)一測量阻抗與藕合電容串聯,參見圖1;

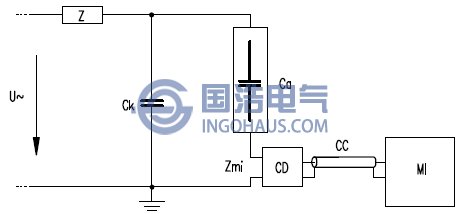

2)原理圖(二)一測量阻抗與試品串聯,參見圖2;

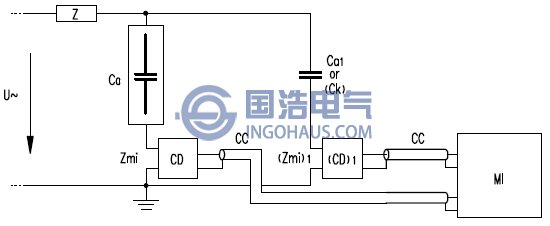

3)原理圖(三)一平衡回路布置,參見圖3;

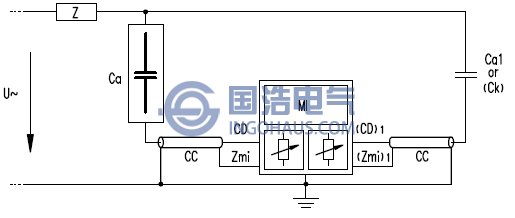

4)原理圖(四)一極性識別回路布置,參見圖4;

測量阻抗與耦合電容器串聯
測量阻抗與耦合電容器串聯
測量阻抗與試品串聯
測量阻抗與試品串聯
平衡回路布置
平衡回路布置
極性辨別回路布置
極性辨別回路布置
各組件如下:
          U~一高壓電源    Zmi一測量係統輸入阻抗
          CC一連接電纜     Ca一試品電容
          Ck一豐禺合電容   CD一藕合設備
          MI一測量儀器      Z一限流濾波阻抗

如圖中所示,基本的局部放電測量係統通常由高壓電源、耦合設備、傳輸係統和測量係統構成。所有實際使用的測量電路都是由這四種基本電路衍生變化而來的,其中圖1和圖2又稱作直測法,而圖3和圖4又稱作平衡法。平衡法比直測法具有更優良的抗幹擾能力,但直測法具有更好的靈敏度。

測量電壓U由高壓試驗變壓器提供,通過阻抗Z對測試回路進行限流濾波,耦合電容Ck對信號進行耦合,在測量阻抗Zmi處將脈衝電流信號轉化成脈衝電壓信號,最終通過濾波和放大後由同軸電纜傳輸給局放分析儀。測量結果的準確度主要受係統背景噪音和靈敏度的影響。

對於降低係統背景噪音,可以通過如下途徑來實現:
1)係統良好的接地;
2)構建屏蔽室和過濾/隔離來自高壓電源側的幹擾;
3)采用平衡電路布置來進行測試;
4)信號的處理和恢複:開窗法,頻率選擇法,極性識別法和平均脈衝法等;

測量係統的靈敏度由高壓回路和試品之間的電容比例K (=Ck/Ca決定,K值越大,係統靈敏度越高。但因為係統自身的限製,尤其是高壓電源載荷能力的限製,K值並不會無限大,通常說來,隻要Ck不小於1nF,係統的靈敏度就可以滿足試驗要求。對於不同電容量的試品,在試驗前通常要對整個係統進行標定校驗來確保試驗結果的準確性。下圖所示的是GIS整測試單元的標定電路。

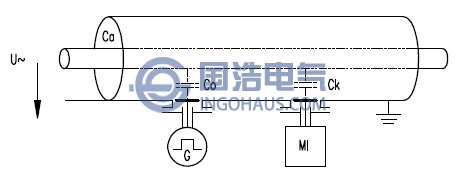

GIS整測試單元的標定
GIS整測試單元的標定
根據局放測量設備的分類,局放測量可分為寬帶測量和窄帶測量。寬帶測量的帶寬△f在100kHz到400kHz之間,其測量頻率的範圍在30kHz到500kHz頻段上;而窄帶測量的帶寬△f在9kHz到30kHz的範圍內,其中心帶寬頻率fm在50kHz到1MHz頻段上。
