局部放電經常發生在電力設備內部，在測量局部放電產生的聲波時，傳感器一般布置在設備的外殼上。成版人APP网站知道聲波在不同的介質麵的時候會衰減，所以，聲波到達檢測點的過程中會發生衰減，並且由於介質界麵的不一致，還會發生反射，在不同的介質中傳播速度也不同。例如在液體介質和氣體介質中，由於沒有橫向運動的彈力，聲波主要以縱波形式傳播；然而在固體中，橫波和縱波是都有的。因此應用超聲檢測法檢測局部放電時，在氣體和液體介質中主要測量得到的是縱波。在固體介質中，得到的一般橫波。比如在GIS設備內部發生了局部放電，則縱波會通過SF6氣體傳播到金屬外殼，最後又會在外殼上進行傳播。
（1）傳播速度
在檢測時，使用超聲波法檢測的最大好處就是能夠進行局部放電的精確定位，在進行定位的過程中，首先需得到在不同溫度的情況下不同介質中超聲波的傳播速度。如圖1所示，在變壓器中存在礦物質的油層，隨著油溫的升高，超聲波的傳播速度反而減慢。具體來說，超聲波的頻率越高，傳播速度越快，見圖2。此外，橫波和縱波的傳播速度也不是相同的，縱波的傳播速度是橫波的兩倍。

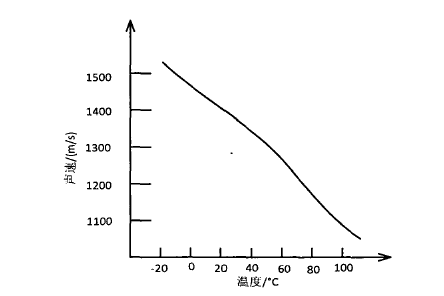

圖1 礦物油中超聲波傳播速度與溫度變化的曲線

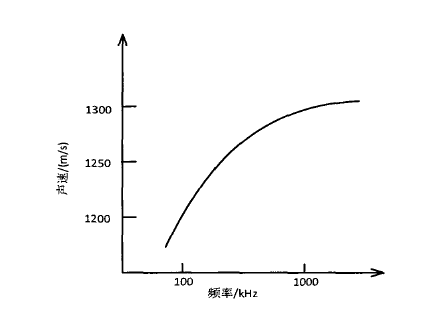

圖2 礦物油中超聲波傳播速度與頻率變化的曲線
