僑香諾園10kV公用開關櫃局部放電檢測

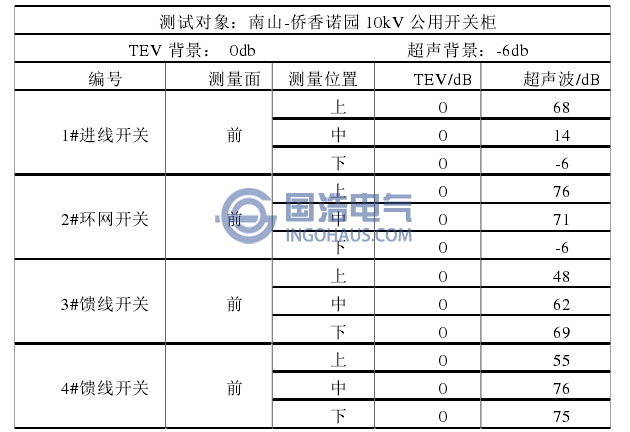

情況概述：2013年5月2日，工作人員對深圳僑香諾園10kV公用開關櫃進行局部放電檢測。此開關櫃位於小區地下停車場電房內，檢測前工作人員觀察開關櫃運行環境正常，但電房內空氣濕度較大，靠近開關櫃時能聽到櫃中發出明顯“滋滋”放電聲響，且開關櫃附近有濃烈刺鼻性的臭氧味；後用開關櫃局部放電檢測儀檢測發現，開關櫃運行環境TEV(地電波)數值為0dB(檢測金屬門窗、圍欄)，超聲波數值為-6dB(檢測空氣)，開關櫃各櫃TEV檢測數值均為0dB，而超聲波檢測中1#、2#、3#、4#櫃數值均嚴重超標，最高達到76dB，後經超聲波定位，確定超聲波源位於開關櫃母排室及3#、4#櫃電纜室，檢測結果如下表所指示。

僑香諾園10kV公用開關櫃檢修內部器件圖

GHPD1002開關櫃局部放電測試儀
