局部放電中會伴有大量熱量產生，因此在原理上可以采用紅外測量儀來檢測開關櫃絕緣部件和導體的溫度來進行判斷，主要原理是：任何物體在常規環境下都會不停地輻射出熱紅外能量，物體溫度越高，輻射的能量愈大，反之，輻射的能量愈小。紅外測溫技術是通過紅外探測器將物體輻射的功率信號轉換成電信號後，得出物體表麵的溫度值，是一種非常成熟的測溫技術，在日常生活和工業中應用廣泛。但是由於開關櫃是金屬結構的櫃體結構，為了做到安全可靠，確保絕緣，因此需要與外界隔開，所以開關櫃都帶有聯鎖結構，在正常帶電運行時，無法打開櫃體，因而也就無法對開關櫃內部部件進行測溫，此法在開關櫃局部放電檢測中不常用。
所以在開關櫃局部放電檢測中一般采用兩種方法：超聲波法和暫態地電壓法(TEV)。
（1）超聲波法：表麵放電會產生超聲波，而且放電強度越大，產生的超聲波強度越大，因此在實際檢測中檢測超聲波的強度就可以判斷局部放電的強度。超聲波是一種非電信號，不受電磁輻射的影響，因此在電磁信號複雜的環境下可以很好的使用方法。檢測超聲波需要超聲波檢測儀，現實中超聲波傳感器有很多種類型。

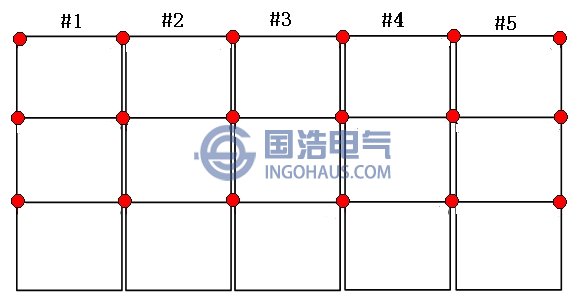

由於超聲波是一種聲波，具有聲波傳播的特性，在開關櫃中局部放電產生的超聲波會在櫃內向各個方向發散，遇到櫃體壁時會反射，直到遇到櫃體的縫隙才會往外部衍射發散，因此檢測開關櫃超聲波時需在開關櫃的縫隙處進行。下圖所示為超聲波檢測位置圖，圖中紅點為需檢測的位置點，若這些點的超聲波數值超出環境中超聲波的數值，就說明櫃內有局部放電發生，需要進一步的仔細檢測，確定放電位置。
超聲波檢測位置圖

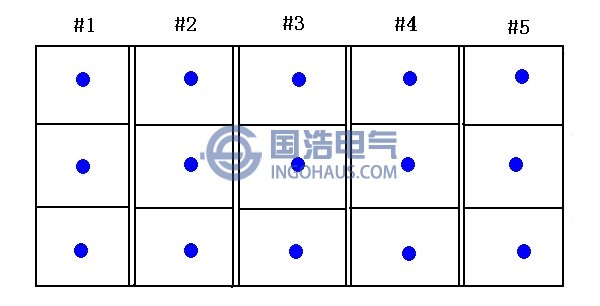

由於地電波是通過開關櫃裂縫向外沿櫃體表麵傳播的，因此與超聲波的測量位置不同，所以一般不能在縫隙處測量，而需要采用電容傳感器貼近開關櫃表麵進行測量，測量的位置也分為三個櫃室即上中下櫃室。下圖所示為地電波檢測位置圖，圖中藍點代表地電波的測量點，一般情況下一麵小櫃隻需要測量三個位置，如若其中有一個位置地電波信號超出環境值，則需要進行下一步故障定位測量。
地電波檢測位置圖

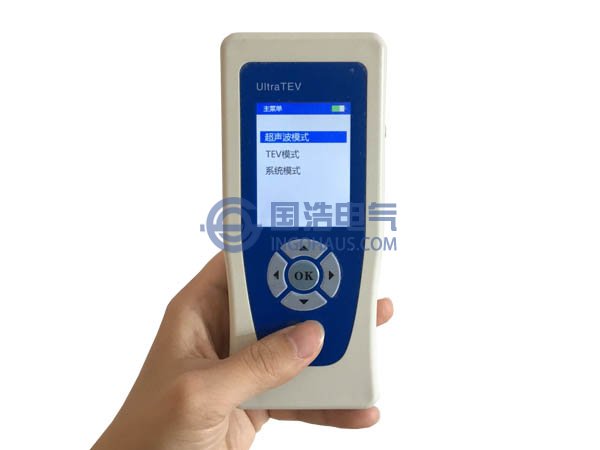

揚州國浩電氣有限公司自主研發的GHPD1002開關櫃局部放電測試儀，性能可媲美英國EA，HVPD同類型產品，性價比超高。
