開關櫃結構介紹

10kV高壓開關櫃俗稱環網櫃(Ring Main Unit)，是一組將輸配電氣設備(高壓開關設備)裝在金屬或非金屬絕緣櫃體內或做成拚裝間隔式環網供電單元的電氣設備，其核心部分采用負荷開關和熔斷器，具有結構簡單、體積小、價格低、可提高供電參數和性能以及供電安全等優點。

一般通用型開關櫃都分上中下三個櫃室，最上麵是母排室，中層為開關室，下層為電纜室。

母排室主要為安裝母線銅牌設立，一個開關櫃可能分為幾個小櫃，每個小櫃都有獨立一路電纜進或出，但每個小櫃的最上層即母排室都是聯通的，所有母線都接在一起，這是由開關櫃線路作為分接和聯絡作用的特點決定的，此外有些櫃體的電壓、電流等檢測儀表也安裝在此處櫃室。

開關室主要為安裝負荷開關、接地刀閘、故障指示器以及負荷開關氣壓表而設立，負荷開關一般采用安全可靠的SF6氣體絕緣，因此是一個體積較大的機構。

電纜室為電纜與開關櫃連接的部位，含有電纜固定支架用於固定支撐電纜以便於減少電纜自重對負荷開關的拽拉力。

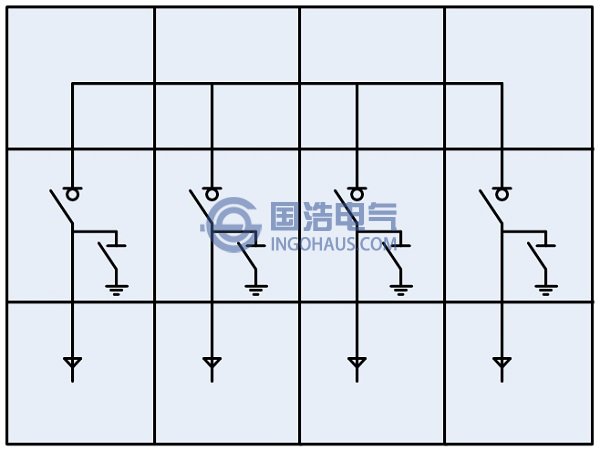

開關櫃結構簡圖如圖所示。

開關櫃結構簡圖
