電力電纜接頭絕緣故障監測的意義

發布時間：2021-08-04 02:51:09人氣：

電力電纜線路是城市電網中重要的組成部分，其安全可靠穩定運行對於城市電網具有重要意義。據統計，全國己投入運行的110kV及以上的高壓電纜線路己經超過8000公裏，最高電壓等級己達500kV，全國各地也建立起大量的電纜溝、隧道、電纜終端站等設施，如圖所示。

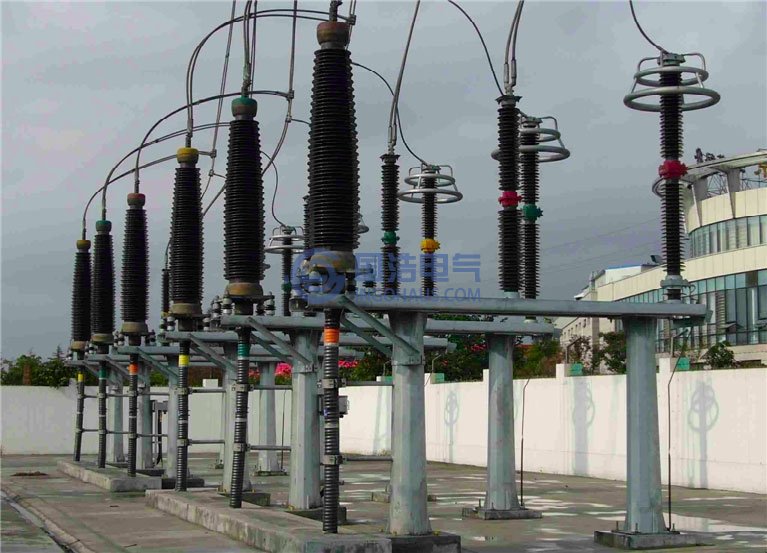

電纜終端站

電纜線路(隧道)

交聯聚乙烯電纜(簡稱交聯電纜)具有優越的電氣性能，良好的熱、機械性能和敷設安裝方便等一係列優點而得到廣泛運用。國內某大型電網公司2009年6kV-500kV電纜設備主要包括交聯電纜、油紙電纜、充油電纜、橡膠等其他絕緣類型的電纜，四者所占比例分別為98.04%，1.79%，0.12%，0.05%，如圖所示。可見，交聯電纜己經廣泛應用於電力係統各個電壓等級的輸電線路和配網中並占據極大的份額。

電纜設備按主絕緣類型分布圖

一般認為交聯電纜線路在正常環境中的壽命約為30年，然而由於電纜敷設在電纜溝、排管、隧道內，甚至直埋於地下，敷設環境與使用狀態會極大的影響電纜的壽命，再加上電纜製造或安裝時的局部缺陷，在溫度、電力、機械力、水份、油質、有機化合物、堿、酸、微生物等的作用下，可能會發生局部放電（Partial Discharge，簡稱PD），導致絕緣的劣化，產生樹枝老化，從而導致電纜故障，如圖所示。電力電纜一旦出現問題，由於電纜線路敷設的特殊性導致故障查找非常困難，除了要投入大量人力物力進行故障排查，還將導致線路停電，如果故障得不到及時排除，會造成嚴重的經濟損失和社會影響。

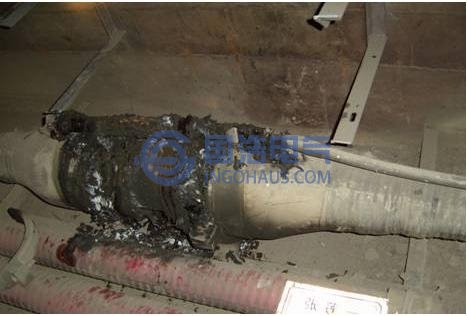

110kV電纜接頭故障

電纜線路運行環境較為惡劣，在電纜溝、隧道、排管、豎井中易進水受潮造成絕緣性能劣化，而高壓電纜斷麵是電纜線路的薄弱環節，電纜接頭和終端中絕緣屏蔽斷口處電應力相對集中容易發生故障。電纜接頭采用封閉式絕緣結構且一般要求在現場安裝完成，相比本體和戶外終端，絕緣安全裕度偏小，施工質量要求高，如施工工藝不良、防塵措施不到位、密封不好等原因會埋下隱患，因此電纜接頭成為電纜線路最易發生絕緣故障的薄弱點，在故障發生的概率統計中，電纜頭故障率約為70%。

由於對電纜設備的可靠性和運行壽命要求很高，所以測量和試驗對於判斷其運行性能和安全性具有很重要的意義。現場試驗分為交接試驗(新設備)和例行、診斷試驗(老設備)。對運行設備進行相關試驗通常需要停電進行，而且經常隻能得出“合格”或“不合格”的結論。因此，為了在運行過程中掌握絕緣的狀況，盡量在不中斷運行的情況下得出電纜線路的老化狀況或缺陷情況，還有必要對之進行在線絕緣監測及診斷，特別是接頭絕緣缺陷的檢測，以防患於未然。針對電纜接頭現有測試技術和手段仍有限的條件下還需要驗證和研究一些更新的檢測方法和故障診斷手段以保證電網的安全可靠運行。
