差分法

差分法可用於檢測110kV及以上電壓等級XLPE電力電纜局部放電。該方法是在電纜的中間絕緣接頭連接盒外護套表麵上，金屬護套絕緣分段處的接頭左右兩邊分別固定兩個金屬箔電極，外接一個適當的高阻抗Zd，從Zd上采集信號輸入頻譜分析儀進行分析。圖1和圖2分別給出了差分法檢測回路圖和等效電路圖。這種方法的優點在於在檢測時不需要加入耦合電容，也不改變電纜的本體。但這種方法在實際應用中係統安裝比較複雜，因為直接采用了頻譜分析儀進行信號的采集分析，操作很複雜，現場人員不易掌握。

差分法檢測回路圖

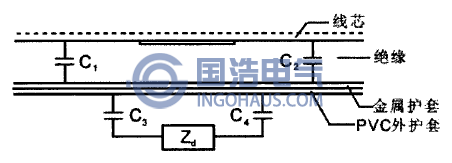

差分法等效電路圖

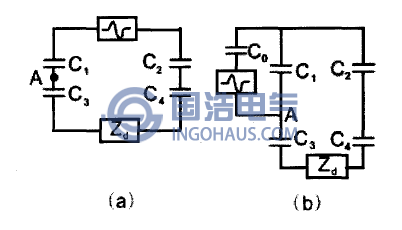

(a)抑製幹擾等效電路局放檢測等效電路
