以上介紹的診斷方法都需變壓器退出運行方可進行測試,並不能對變壓器繞組運行狀態進行在線實時監測,以便及時發現故障。繞組的體型以及放置方位都能夠影響到某些電感分量,這是由於該些分量和繞組短路阻抗具有較為緊密的聯係,另一方麵,借助相應的儀器來及時掌控短路阻抗信息,從而就可以分析繞組運行狀況。根據目前的技術水平,可以在變壓器運行時進行短路電抗測量,以便實時掌握繞組信息,該項方式無需花費太多的成本,且效率較為突出。具體信息可參見下圖。

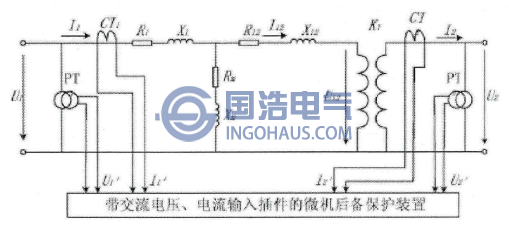

單相變壓器繞組在線監測漏抗法的等效電路圖
