GIS局部放電與超聲法檢測

GIS由於其優越性在電力係統能量傳輸中得到了越來越廣的應用，對GIS進行局部放電檢測對保證GIS正常運行具有重要的意義。局部放電信號包含了豐富的絕緣狀態信息，不僅能檢測到許多GIS製造與安裝中的缺陷，而且還可能檢測出絕緣故障的發生及嚴重程度，在事故的早期階段提出報警，以便有計劃地安排維修，減少設備的損壞，避免事故發生所帶來的巨大損失。因而局部放電的檢測、評價和定位也就成為GIS絕緣狀況監測的重要手段。

局部放電產生時會輻射出電磁波，所以電檢測法是最普遍的局部放電檢測手段，然而諸如超聲波法等非電的檢測方法己被證明有效並且發展了很長一段時間，積累了很豐富的知識體係。超聲波法局部放電檢測是一種對電力設備很重要的非破壞性的檢測手段。最初的超聲法檢測是基於超聲脈衝回波技術(Ultrasonic Pulse-echo Radar)，主要應用於材料內部裂紋檢測。近兒年興起的聲發射技術( AE)得到了更廣泛的應用。

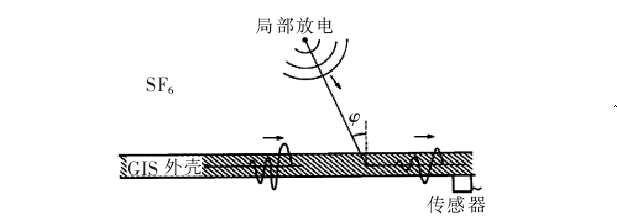

電力設備內部發生局部放電時會發出超聲波，不同的電力設備、環境條件和絕緣狀況產生的聲波頻譜都不相同。GIS中沿SF6氣體傳播的隻有縱波，而在GIS外腔體中，既可以傳播橫波也可以傳播縱波。GIS中的局部放電可以看作以點源的方式向四周傳播，由於超聲波的波長較短，因此它的方向性較強，從而它的能量較為集中。可以通過外壁的超聲傳感器收集超聲放電信號並對信號進行分析，詳見下圖。



在很多種情況下，電檢測法並不能十分有效地工作，特別是當背景幹擾嚴重或試品容量過大時，並且很多情況下電檢測法並不能給出局部放電點定位的依據，而超聲檢測法在抗幹擾和局部放電源定位上有很大的優勢。所以，在現場中超聲波局放檢測法正得到越來越多的應用。
