產品簡介

產品概述

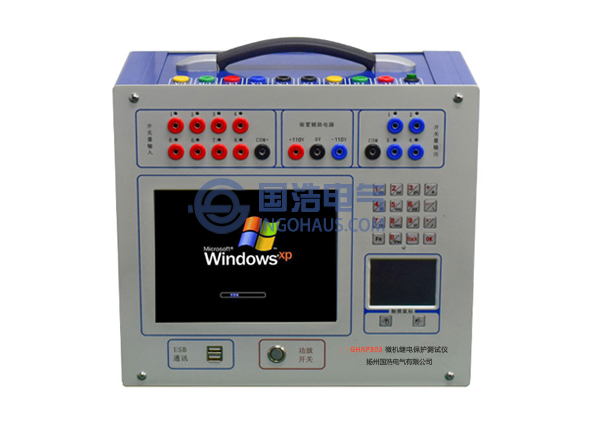

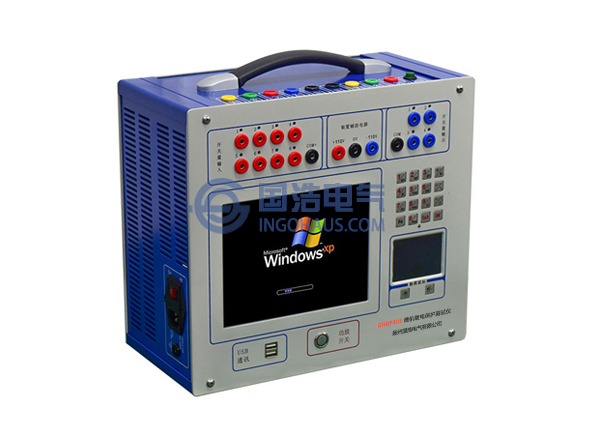

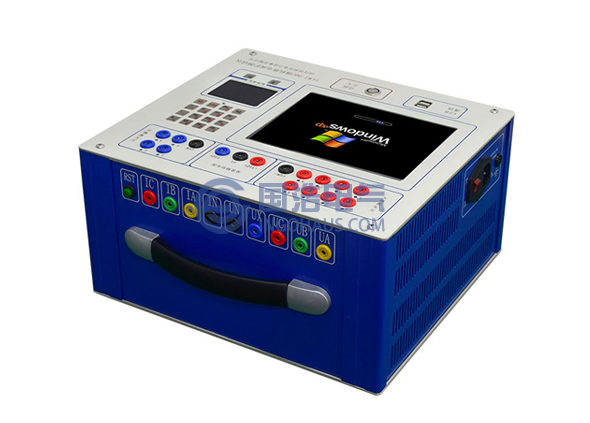

GHRP303三相繼電保護測試儀是揚州國浩電氣有限公司在參照電力部頒發的《微機型繼電保護試驗裝置技術條件(討論稿)》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。該三相微機繼電保護測試儀采用高性能工控機作為控製微機，直接運行Windows操作係統，裝置麵板帶有8.4"TFT真彩色LCD顯示器、觸摸板鼠標和優化鍵盤，不用外接鼠標或鍵盤就可直接使用。裝置背板設有USB口、通信口等，可方便地進行數據存取、數據通信和進行軟件升級等。該三相微機繼電保護測試儀在試驗的全過程及試驗結果均在LCD顯示屏上顯示，全套漢字化操作界麵，清晰亮麗，直觀方便。操作控製由觸摸板和麵板鍵盤進行。操作簡單方便，隻需簡單的計算機知識，極易掌握。三相微機繼電保護測試儀是繼電保護運維工作者不可多得的“好幫手”。

功能特點

1. 電壓電流輸出靈活組合：三相微機繼電保護測試儀具有標準4相電壓3相電流輸出，可方便地進行各種組合輸出進行各種類型保護試驗。每相電壓可輸出125V，電流三並可輸出90A，第4相電壓Ux為多功能電壓項，可設為4種3U0或檢同期電壓，或任意某一電壓值的情況輸出。
2. 操作方便：該三相微機繼電保護測試儀麵板設有軌跡球鼠標、優化鍵盤以及大屏幕TFT液晶顯示器，儀器內置全中文Windows平台操作軟件。開機即可使用，操作方便快捷。
3. 雙操作方式：除了單機操作外，三相微機繼電保護測試儀還可以外接電腦進行操作，兩種方式功能完全一致，真正完整的雙操作模式。
4. 新型高保真線性功放：輸出端一直堅持采用高保真、高可靠性模塊式線性功放，而非開關型功放，性能卓越。不會對試驗現場產生高、中頻幹擾，而且保證了從大電流到微小電流全程都波形平滑精度優良。
5. 高性能主機：該三相微機繼電保護測試儀輸出部分采用DSP控製，運算速度快，實時數字信號處理能力強，傳輸頻帶寬，控製高分辨率D/A轉換。輸出波形精度高，失真小線性好。采用了大量先進技術和精密元器件材料，並進行了專業化的結構設計，因而裝置體積小、重量輕、功能全、攜帶方便，開機即可工作，流動試驗非常方便。
6. 軟件功能強大：該三相微機繼電保護測試儀可完成各種自動化程度高的大型複雜校驗工作，能方便地測試及掃描各種保護定值，進行故障回放，實時存儲測試數據，聯機打印報告等。
7. 該微機繼電保護測試儀具有獨立專用直流電源輸出：裝置設有一路110V及220V專用直流電源輸出。
8. 接口完整：裝置麵板上有自帶鍵盤和鼠標，能進行單機操作，也可通過鍵盤和鼠標接口外接鍵盤和鼠標進行操作；還帶有1個USB口和通信口，可與計算機及其它外部設備通信。
9. 保護功能：散熱結構設計合理，硬件保護措施可靠完善，儀器具有電源軟啟動功能，軟件對故障進行自診斷以及輸出閉鎖等功能。
10. 輕小型高集成單機和一體化結構：三相微機繼電保護測試儀采用了大量高科技精心設計的超輕小型結構，使得整機極其小巧輕便。

技術參數

1．交流電流源

單相電流輸出(有效值)	輸出0-30A/相，精度0.2% ±5mA
三相並聯輸出(有效值)	0--90A/三相同相位並聯輸出
相電流長時間允許工作值(有效值)	10A
每相最大輸出功率	300VA
三相並聯電流最大輸出功率	800VA
三並電流最大輸出允許工作時間	10s
頻率範圍	0--1000Hz，精度0.01Hz
諧波次數	2--20次
相位	0--360°，精度0.1°

2．直流電流源

直流電流輸出

0--±20A/相，精度：0.2%  ±5mA

3．交流電壓源

單相電壓輸出(有效值)	0--125V/相，精度：0.2%  ±5mV
線電壓輸出(有效值)	0--250V
相電壓/線電壓輸出功率	75VA/100VA
頻率範圍	0--1000Hz，精度：0.001Hz
諧波次數	2--20次
相位	0--360°，精度：0.1°

4．直流電壓源

單相電壓輸出幅值	0--±150V，精度：0.2%  ±5mV
線電壓輸出幅值	0--±300V
相電壓/線電壓輸出功率	90VA/180VA

5．開關量端子

開關量輸入端子	8對
空接點	1--20mA，24V 裝置內部有源輸出
電位翻轉	無源接點：低阻短接信號
	有源接點：0-250V DC
開關量輸出端子	4對，空接點，遮斷容量：110V/2A，220V/1A

6．其他

時間範圍	1ms--9999s，測量精度：1ms
體積重量	體積 338 (mm)×168 (mm)×305 (mm)，約13Kg
電源	AC220V±10%，50Hz，10A

標準配置

繼電保護測試儀主機	一台
機箱	一隻
測試線包	一個
電流測試線	一包
電壓及開關量測試線	一包
電源線	一根
USB連接線	一根
程序光盤	郵件發送
10A和2A保險管	各二個
合格證/保修卡	一張
出廠檢定報告	一份
使用說明書	一份

注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
