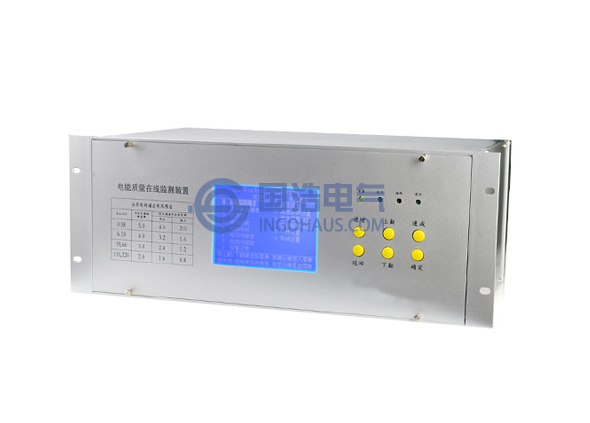

產品概述
GHPQ533可測量分析公用電網供到用戶端的交流電能質量，其測量分析：電壓偏差、頻率偏差、三相電壓不平衡度、電網諧波、間諧波。應用小波變換測量分析非平穩時變信號的諧波。測量分析各種用電設備在不同運行狀態下對公用電網電能質量負荷波動監視：定時記錄和存儲電壓、電流、有功功率、無功功率、頻率、相位等電力參數。在線式、多參數、大容量、高精度及近代信號分析理論的應用等特點，使GHPQ533可廣泛地應用於輸配電、電力電子、電機拖動等領域。
性能特點
1. 電壓輸入采用高電壓隔離模塊,電流輸入采用高精度電流變器使輸入信號和測量係統安全隔離。大大提高了GHPQ533的抗幹擾能力。2. 采用中文界麵，簡潔的按鍵操作，用戶使用更方便。
3. 符合國標B 級儀器要求。對諧波、三相不平衡度均采用基準算法，無近似計算，采用高精度A/D（16 位），同時采樣，采集速率12.8 kHz。
4. 采用DSP+ARM+CPLD 內核，處理速度快，軟件功能豐富，使GHPQ533適用於複雜的測試工作和數據處理工作，大大提高了測試效率和水平。
5. 係統頻率、三相電壓不平衡度、電壓偏差、頻率偏差、電壓基波有效值和真有效值、電流基波有效值和真有效值、視在功率、有功功率、無功功率、2-63次諧波、50次間諧波、功率因數等電能質量國標規定的參數。
6. 在線式電能質量監測裝置內置512M 內存，以5分鍾為單位存儲數據，每通道可以連續存儲3個月的曆史數據。
技術參數
1. 頻率測量測量範圍：45～55Hz，中心頻率50Hz，測量條件：信號基波分量不小於80％F.S.
測量誤差：≤0.02Hz
2. 輸入電壓量程：10-400V
3. 輸入電流量程：5A
4. 基波電壓和電流幅值：基波電壓允許誤差≤0.5％F.S.；基波電流允許誤差≤1％F.S.
5. 基波電壓和電流之間相位差的測量誤差：≤0.5°
6. 諧波電壓含有率測量誤差：≤0.1％
7. 諧波電流含有率測量誤差：≤0.2％
8. 三相電壓不平衡度誤差：≤0.2％
9. 電壓偏差誤差：≤0.2％
10. 功率偏差：≤0.5％
標準配置
| GHPQ533電能質量在線監測裝置主機 | 1台 |
| 電源線 | 1條（用於連接電源） |
| RS232-RS485轉換模塊 | 1個 |
| 檢測報告 | 1份 |
| 保修卡/合格證 | 1張 |
| 使用說明書 | 1本 |
選型對比
| 產品型號 | GHPQ615 | GHPQ533 | GHPQ710 | |
| 通道 | 電壓/電流 | 最高可測3段電壓3段電流 | 最高可測8段電壓8段電流 | 最高可測1段電壓1段電流 |
| 測量量程 | 電壓 | 0-450V | 0-450V | 0-450V |
| 電流 | 0-6A | 0-6A | 0-6A | |
| 頻率 | 頻率 | 45-55HZ | 45-55HZ | 45-55HZ |
| 線路 | 接線方式 | 三相三線/三相四線 | 三相三線/三相四線 | 三相三線/三相四線 |
| 測量項目 | 錄波分析 | √ | √ | 無 |
| 諧波分析 | √ | √ | √ | |
| 功率分析 | √ | √ | √ | |
| 電壓/電流 | √ | √ | √ | |
| 不平衡 | √ | √ | √ | |
| 頻率 | √ | √ | √ | |
| 電壓偏差 | √ | √ | √ | |
| 基波電壓/電流 | √ | √ | √ | |
| 告警記錄 | √ | √ | √(僅諧波超標報警) | |
| 事件記錄 | √ | √ | √(僅諧波超標報警) | |
| 通訊規約 | IEC61850 | 可配 | 可配 | 無 |
| 內部規約（自定義） | √ | √ | √ | |
| IEC104 | 可配 | 可配 | 無 | |
| IEC103 | √ | √ | √ | |
| Modbus | √ | √ | √ | |
| 機械 | 尺寸 | 258×180×287mm | 442×180×377mm | 146×180×155mm |
| 重量 | 約3.5kg | 約8kg | 約2kg | |
| 屏幕 | 尺寸 | 5.7英寸 | 5.7英寸 | 2.4英寸 |
| 外部接口 | 串口 | 1個（可擴） | 1個（可擴） | 2個 |
| 以太網口 | 1個（可擴） | 1個（可擴） | 無 | |
| 存儲 | 存儲數據 | √ | √ | √ |
| 電源 | 市電 | +85VAC~+265VAC,110V/220VDC | +85VAC~+265VAC,110V/220VDC | +85VAC~+265VAC,110V/220VDC |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
