產品概述

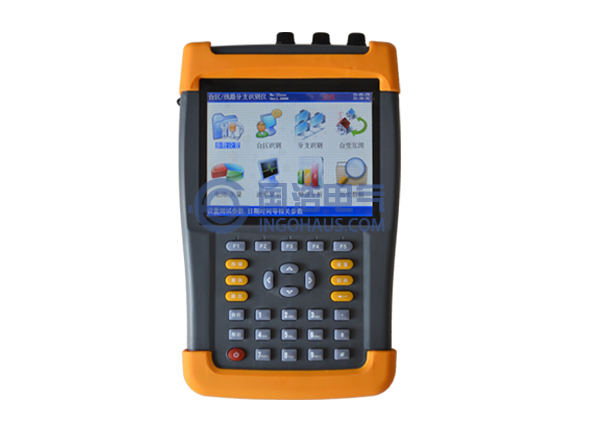

由於我國電力線路的新舊程度不同，尤其新老城區結合部、城鄉結合部、農村等地方存在低壓供電線路錯綜複雜、相鄰台區互相交叉，台區範圍的準確劃分非常困難。我司的智能雙向台區分支識別儀是一台集台區用戶識別、線路分支識別、台變間電氣獨立性測試、基礎電參量測試、電壓電流諧波含量測量等功能為一體的高精度測試儀器。采用目前行業內最先進的特殊過零低頻載波技術以及脈衝電流發射、檢測技術，能有效保證測量半徑足以覆蓋各種供電距離的台區用戶的準確識別，絕不存在多台變短距離共高壓情況下電力載波存在串擾，傳輸距離近，受負荷影響大，共電纜幹擾等問題；識別成功率可達100%。
性能特點
1. 大功率FSK電力載波通訊方式，理論通訊距離滿足任意的台區供電範圍。
2. 特殊的脈衝電流發射及檢測方式，保證不會因共高壓的臨近台區會發生串信號的錯誤。
3. 分支識別功能，準確判別被測用戶所在台區供電線路的分支，單台主機可以同時檢測3個分支，多台主機同時工作可擴展至18個分支。
4. 快速、方便的台區識別功能，分機發起，測試時間不超過6秒鍾，結果準確率100%；結果顯示內容描述簡單、清晰、明確，顯示內容包括被測用戶所在的變壓器台區編號及被測電表所在的相別（A相、B相、C相）情況，顯示結果直觀。
5. 具備台變互測功能，多台主機同時工作，可準確判定各被測試變台的獨立性，有無電氣連接關係。
6. 具備零火線判別功能，可以顯示零火線接線是否正確，有無反接。
7. 具備相序判別功能，可判別ABC各相的相序是“正相序”還是“逆相序”。
8. 電流檢測采用柔性鉗（可選配50A鉗表、100A鉗表、250A鉗表和500A鉗表）。
9. 多種工作模式任意選擇，組合方便，設置靈活；具有獨立的電力載波、獨立的電流脈衝發送和電力載波與電流脈衝綜合方式等多種通訊方式。
10. 多機工作模式，儀器不分主、分機，每台設備都可以設置為主機或分機；支持一主多分、多主一分、多主多分三種模式，方便用戶使用，可有效提高工作效率。
11. 精確測量三相電壓、電流、有功功率、相角、功率因數、頻率、總功率等多種電參量，可做為電參量測試儀使用。
12. 儀器能顯示出電壓缺相的情況，自動在液晶屏給出提示。
13. 低壓電網電能質量分析。儀器可對三相電壓2－51次諧波、三相電流2－51次諧波進行精密測量，同時還可以測量各相電壓、電流的總諧波失真度。
14. 矢量圖顯示功能。儀器可將三相電壓、三相電流的矢量關係圖顯示出來，方便檢查低壓用戶計量裝置的錯接線情況。
15. 簡單的示波器功能。儀器可以將三相電壓、三相電流的實際波形圖顯示出來，使用者可對被測用戶的波形情況一目了然。
16. 儀器具備自檢功能，對因過壓、衝擊等原因導致部器件損壞情況出現時，儀器要對故障部分進行診斷並正確提示。
17. 儀器具備零火線自動識別功能，分機在進行台區或分支測試時，會自動識別零火線是否接對，並在屏幕上加以提示。
18. 測試記錄可以通過U盤等移動存儲設備拷貝到後台管理計算機，進行集中管理，能對數據記錄進行分類統計，便於營銷部門真實掌握各戶的台區歸屬、相別歸屬、分支歸屬等信息；正確統計負荷分配情況、線損率等信息。
19. 為了保障操作的安全性，儀器具備多重保護。電源回路具備獨立且可快速更換的保護元件。設備應用中當接線時誤接入線電壓後，儀器確保無損壞並對誤接線情況進行提示，並且儀器不能執行測試操作。
技術參數
1. 台區測試部分
通訊方式：特種負荷信號傳輸，距離：≥5km
電流測試距離：≥5km
識別周期：≤6秒
測試成功率：100%
分支識別數量：單主機3路（多主機方式可擴展18路）
鉗型電流互感器：750A/1500A柔性電流鉗
50mm卡鉗(50A/100A/250A/500A)（選配）
2. 電參量測量部分
電壓：±0.2% 電流：±0.5%
功率：±0.5% 頻率：±0.02Hz
相位：±0.2°
3.電能質量部分
電壓諧波測量次數：2－51
電流諧波測量次數：2－51
諧波電壓含有率測量誤差：≤0.1％
諧波電流含有率測量誤差：≤0.2％
4. 工作環境
工作環境溫度：-30℃~60℃
工作環境濕度：≤95%RH
工作電壓：AC220V±10%
5. 絕緣
電壓、電流輸入端對機殼的絕緣電阻≥100M?。
工作電源輸入端對外殼之間承受工頻1.5KV（有效值），曆時1分鍾實驗。
6. 重量
重量：1Kg
7. 單機體積
體積：25cm×16cm×6cm
注意事項
1. 由於儀器的測量是在被測試品帶電的情況下進行的，因此，要格外注意操作的安全。接線時操作人員應帶絕緣手套。
2. 要遠離被試品的高壓側，保持足夠的安全距離，以免發生觸電。
3. 鉗形互感器是高精密的測量互感器，一定要注意輕拿輕放，避免磕碰、摔壞，否則會影響測試精度。鉗形表切口麵需保持幹淨、光潔，不要汙染其它雜物，以保證鉗形表閉合良好。
4. 測試開始前請輸入正確的設置參數，否則可能會造成數據結果偏差或錯誤。

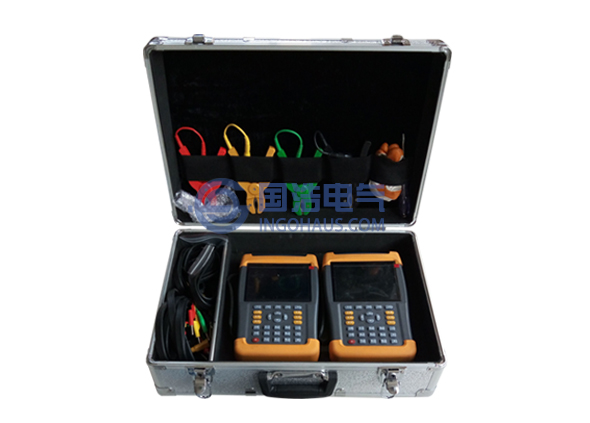

標準配置
| 台區識別儀主機 | 2台 |
| 柔性鉗形電流互感器 | 3隻 |
| 配件箱 | 1個 |
| 4芯護套線 | 2套 |
| 10mm魚夾 | 8個 |
| 測試鉗 | 4把 （黃綠紅黑各1） |
| 驗電筆 | 1個 |
| 專用電源線 | 2根 |
| 保險管8A | 12個 |
| 防護手套 | 1副 |
| 技術使用說明書 | 1份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
