產品概述
直流係統接地是一種易發生且對電力係統危害較大的故障。我公司自主研發設計的便攜式直流接地查找儀，能夠適用於任何電壓等級的直流係統接地故障的查找。GHFE3011直流接地故障測試儀可以快速查找直流係統間接接地、非金屬接地、環路接地、正負同時接地、正負平衡接地、多點接地等疑難故障，並且還能準確的顯示係統電壓、對地電壓、接地阻值，真正解決了運行及檢修人員的後顧之憂。
儀器組成

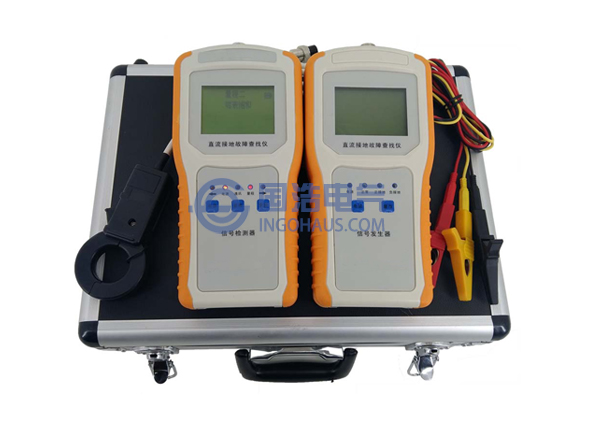

該儀表由信號發生器、故障檢測器和信號采集器（鉗表）三部分組成，信號發生器與直流係統正負母線和地相連，當直流係統出現接地故障後，它會自動產生一個低頻小信號，故障檢測器與鉗表獨立於信號發生器，故障檢測器與鉗表之間使用連接線相連，通過對待檢測支路漏電流信號的采集、分析，從而判斷出該支路的絕緣情況。工作原理
當直流係統發生接地故障或絕緣降低(整個直流係統絕緣電阻小於報警整定值)，直流係統電壓監測儀表發出警報時，將信號發生器接入直流係統的正、負母線和地之間。信號發生器自動判斷直流係統電壓等級，自動判斷接地故障的極性、接地程度，自動分析絕緣監測平衡電橋回路接線方式和平衡電橋電阻大小，形成信號輸出的智能反饋，向直流正負母線和地間，發射適宜係統檢測，對係統無影響的低頻信號，並實時顯示係統電壓、正對地電壓、負對地電壓和係統對地絕緣總阻抗。故障檢測器檢測各回路對地絕緣的直流信號漏電流，並模擬顯示接地回路絕緣狀態，判斷出接地故障回路（支路），並繼續沿故障回路（支路）檢測出接地故障，將故障點準確定位。
信號發生器、故障檢測器均采用微計算機技術，具有集成程度高，判斷速度快，檢測靈敏度高、抗幹擾能力強、故障定位準確等特點。在軟件處理上利用了模糊控製理論和通信的噪聲理論，並依據直流係統的特點優化了算法，即使係統有大分布電容的幹擾、電磁脈衝幹擾和其它噪聲幹擾的影響，也能準確地判斷出接地故障點，為接地故障的查找提供了有力的保障。在硬件上引進國外先進的檢測傳感器，直流信號檢測靈敏度高達0.1mA，可檢測150K～500K接地的檢測靈敏度，使多點接地、環路接地、絕緣普遍降低等難以解決的問題迎刃而解。
產品特點
1. 該儀表采用了高分辨率（0.1mA）信號采樣直流鉗表，能夠實現對多點接地，高阻接地點的定位。2. 該儀表具有接地點方向顯示功能，包括：液晶屏顯示、指示燈指示、語音提示三種方向顯示方式，可以高效快速的處理複雜支路或環路中接地點的定位。
3. 絕緣指數是為分析待測支路絕緣程度而引入說法，以0—100的數字形式來反映被測支路的絕緣程度，數字越大表示絕緣越差，該指數結合高精度鉗表非常有利於多點接地與高阻接地的檢測。
4. 具有波形顯示功能。所謂波形顯示，即在檢測過程中檢測器所搜索到的信號發生器的波形,其在查找接地過程中有非常重要的作用，合理利用檢測器中的波形顯示，可以大幅度的提升設備的檢測範圍與檢測精度以判斷的準確度。
5. 儀表具有多量程轉換功能，在測試過程可以轉換不同量程，可以大幅度的提升設備的檢測範圍與檢測精度以判斷的準確度。
6. 操作簡單，使用方便、快速。使用時隻需將鉗表鉗住待測支路，按一下工作按鍵，3～6S即可完成一條支路的檢測。
7. 信號發生器與檢測器不受距離限製；在複雜的直流係統中，信號發生器接入點可能與接地查找點有著很長的一段距離，不過檢測器並不受此距離的限製，可以在同一個係統中的任何一點進行查找。
8. 運行安全、可靠。信號發生器是需要接入直流係統之中的，這就對設備的安全性與根據直流係統現場的實際情況，信號發生器可智能式產生1.0～5.0mA 的信號電流，且最大功率小於0.2W，適用於各類直流係統，對直流係統的安全運行、可靠運行提供了保障。
技術參數
1. 可檢測接地電阻範圍係統電壓為220V時：0-500KΩ
係統電壓為110V時：0-250KΩ
係統電壓為48V時：0-50KΩ
係統電壓為24V時：0-10KΩ
2. 檢測信號功率 ≤ 0.2W(信號發生器輸出功率)
3. 抗對地分布電容值：
對地電容單支路≤8uF，係統對地總電容≤100uF；
4. 適用直流係統電壓：
220V±10%，110V±10%，48V±10%，24V±10%，或用戶提出其它電壓等級；
5. 環境溫度：-35℃～+55℃；
6. 相對濕度：≤95%
7. 總質量： 2.8kg
8. 外形尺寸（鋁合金包裝箱）：460x240x120（mm）
標準配置
| 信號發生器 | 1台 |
| 信號檢測器 | 1台 |
| 5號幹電池 | 4節 |
| 鉗表 | 1把 |
| 三芯電纜 | 1根 |
| 用戶手冊 | 1份 |
| 合格證 | 1張 |
| 保修卡 | 1張 |
| 裝箱清單 | 1份 |
| 鋁合金手提箱 | 1個 |
文章參考
GHFE3011直流接地故障測試儀使用方法GHFE3011直流接地故障測試儀檢測技巧
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
