產品概述
根據IEC及國家有關標準規定，在電力變壓器生產 、用戶交接和檢修試驗過程中，變壓器變比試驗是必做的項目。這樣可有效監督變壓器產品出廠及使用過程中的質量，防止變壓器匝間短路，開路，連接錯誤，調壓開關內部故障或接觸故障。GHTR8610台式全自動變比測試儀具有完全根據用戶的現場使用要求，操作簡便，功能完備，數據穩定可靠的特點；能適應各種大中小型變壓器變比測試的需要（包括Z型變、整流變、電爐變、非整點的移相變、平衡變、斯科特及逆斯科特變壓器），變比測試技術先進，測試項目完善，測量參數全麵。
功能特點
1. 真正三相測試：單相電源輸入，內部數字合成三相標準正弦波信號源，通過高保真功率放大器，產生三相測試電源（失真度小於0.1%、對稱度優於0.05%）輸出，測試結果具有更好的等效性，不會出現組別誤判等現象
2. 功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均（jun1）可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號
3. 相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量
4. 六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況
5. 盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量
6. 分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比隻需輸入一次，不必反複輸入就能計算出各分接位置的變比誤差
7. 同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值
8. 抗振性好：軍品接插件的使用增強了抗振性能
9. 采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩
10. 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小於0.1%，不受工作電源質量的影響
11. 攜帶方便：體積小，重量輕
12. 內置高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量
2. 測量速度快：1分鍾內完成三相測試
3. 測量精度：
高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角測量精度：0.1°
變比測量精度：0.1%（0.8－3000）
0.2%（3000－10000）
根據用戶要求可訂製全量程0.1級的設備
4. 攜帶方便、適合野外作業
5. 重量：3Kg
2. 功能強大：既可進行單相測量，又可實現三相繞組的自動測試，單相、三相均（jun1）可測量極性，相角，一次完成測量AB、BC、CA三相的變比值、相角值、誤差、分接位置、分接值等參數，可自動識別組號
3. 相角測量功能：準確測量高、低壓側之間的相位角，可以對非整點的變壓器進行變比和角度的測量
4. 六角圖顯示功能：測試結果以數字和六角矢量圖顯示，直觀的看出變壓器連接組別情況
5. 盲測功能：無需選擇接線方式，無需選擇接線組別，測量Y/△、△/Y變壓器無需外部短接，可根據選擇的測試內容自動切換接線方式。完全可以對沒有銘牌的變壓器進行變比和組號的測量
6. 分接測試：能快速測量在各分接開關位置的變比及變比誤差，額定變比隻需輸入一次，不必反複輸入就能計算出各分接位置的變比誤差
7. 同時具有匝數比測量和運行電壓變比測量兩種功能，運行變比能更真實的反映變壓器在實際運行的情況下，電壓變比的實際數值
8. 抗振性好：軍品接插件的使用增強了抗振性能
9. 采用5.6寸高清真彩液晶屏，顯示數據效果和矢量圖效果直觀細膩
10. 本儀器所用的測試源是數字合成的標準正弦數字源，失真度小於0.1%，不受工作電源質量的影響
11. 攜帶方便：體積小，重量輕
12. 內置高容量鋰離子充電電池，現場無需任何電源即可完成測試工作，一次充滿可以連續進行800次以上的測量
技術參數
1. 變比測量範圍：0.8~10000。2. 測量速度快：1分鍾內完成三相測試
3. 測量精度：
高壓側電壓的測量精度0.05%
低壓側電壓的測量精度0.1%
相角測量精度：0.1°
變比測量精度：0.1%（0.8－3000）
0.2%（3000－10000）
根據用戶要求可訂製全量程0.1級的設備
4. 攜帶方便、適合野外作業
5. 重量：3Kg
注意事項
1. 在測量前要確保被測設備處於停電狀態，各測試端子不能接地。2. 測量接線一定要嚴格按說明書操作，否則後果自負。
3. 測試之前一定要認真檢查設置的參數是否正確。
4. 充電時最好使用有地線的電源插座。
5. 不能在過量限的情況下工作。
6. 嚴禁高低壓接反。
產品實拍

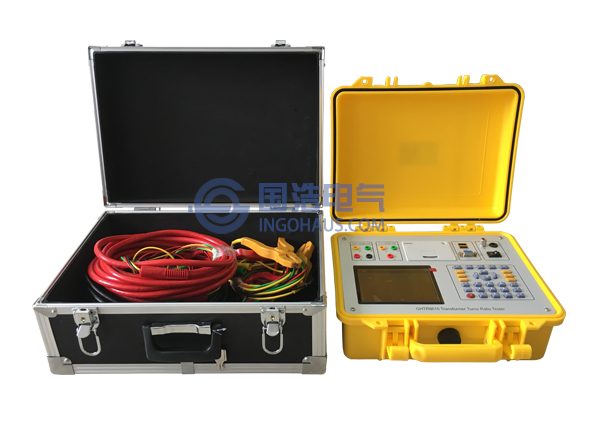

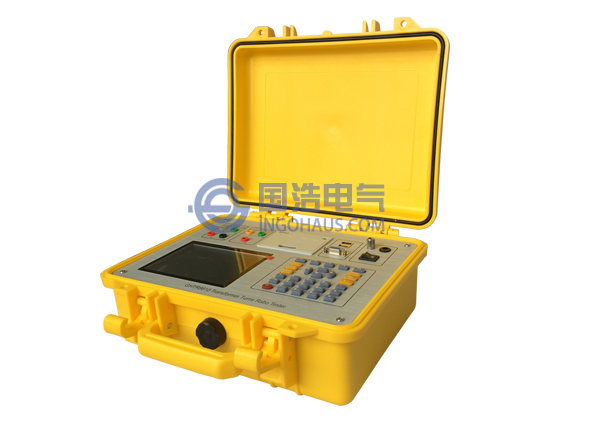

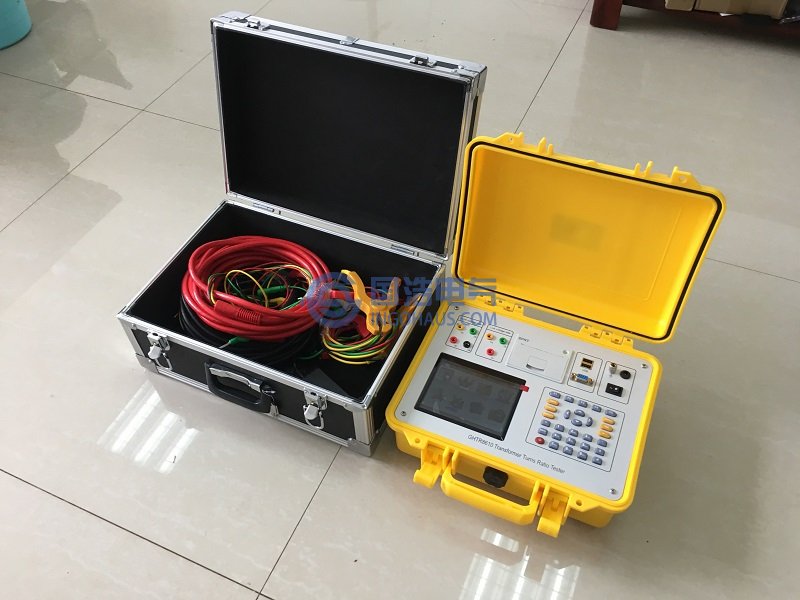

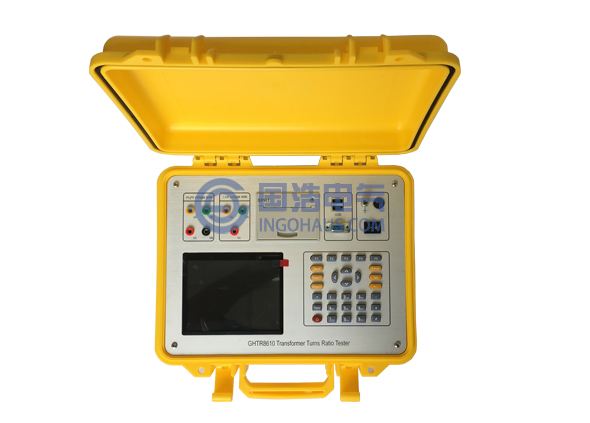

GHTR8610變壓器變比測試儀實拍
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
