產品概述
低電壓短路阻抗測量是變壓器常規試驗項目中的基本項目，通過比較變壓器受到短路電流的衝擊前後測得的短路阻抗值，可以初步估計繞組變形程度。低電壓短路阻抗試驗是鑒定運行中變壓器受到短路電流的衝擊，或變壓器在運輸和安裝時受到機械力撞擊後，檢查其繞組是否變形的最直接方法，它對於判斷變壓器能否投入運行具有重要的意義，也是判斷變壓器是否要求進行解體檢查的依據之一。

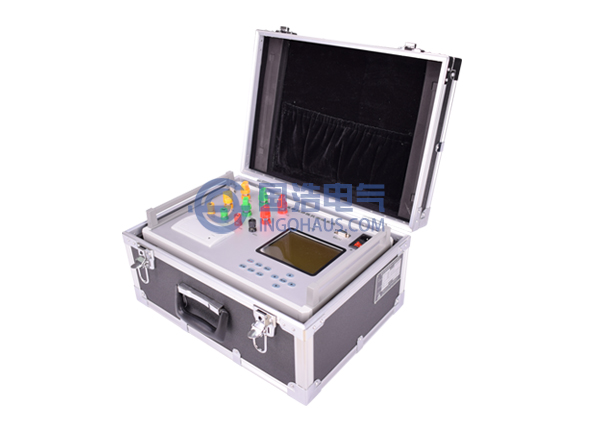

GHDL3000變壓器短路阻抗測試儀是我公司研製的用於現場和試驗室條件下對變壓器進行低電壓短路阻抗測量的儀器，該儀器體積小，重量輕。儀器內部采用電壓電流同步交流采樣及數字信號處理技術，測量數據準確。對於三相變壓器，儀器可采用三相同時測試和分相測試的方法對變壓器進行測試：三相同時測試采用三相電源，可直接測量出三相參數；分相測試采用單相電源，依次測量對應相後，自動折算出三相參數。對於單相變壓器，儀器具有單相變壓器測試功能，可直接測試其阻抗參數。儀器內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機，大屏幕液晶顯示，全部中文菜單及操作提示，操作簡單直觀。
GHDL3000變壓器短路阻抗測試儀是我公司研製的用於現場和試驗室條件下對變壓器進行低電壓短路阻抗測量的儀器，該儀器體積小，重量輕。儀器內部采用電壓電流同步交流采樣及數字信號處理技術，測量數據準確。對於三相變壓器，儀器可采用三相同時測試和分相測試的方法對變壓器進行測試：三相同時測試采用三相電源，可直接測量出三相參數；分相測試采用單相電源，依次測量對應相後，自動折算出三相參數。對於單相變壓器，儀器具有單相變壓器測試功能，可直接測試其阻抗參數。儀器內置不掉電存儲器，可長期存儲測量數據，儀器自帶打印機，大屏幕液晶顯示，全部中文菜單及操作提示，操作簡單直觀。
性能特點
1. 短路阻抗的測量：用於變壓器的低壓短路阻抗實驗，可在同一屏幕下三相或單相顯示測量電壓、電流、有功功率、阻抗值、阻抗電壓百分比、電抗值、漏感值等參數。2. 空載損耗的測量：儀器顯示三相電壓、三相電流、三相功率，儀器顯示施加電源波形的畸變率，並計算出變壓器的空載電流百分比和空載損耗。
3. 負載損耗的測量：顯示三相電壓、三相電流、三相功率，自動計算出變壓器的阻抗電壓百分比，折算到額定溫度、額定電流下的負載損耗，儀器帶有頻率折算功能，能夠在較寬頻率範圍內準確測量。
4. 分相測量：用於檢查三相變壓器單相繞組的缺陷或現場無三相電源的情況。分相測試采用單相電源，分別測量出每一個單相數據後，可自動折算成三相的參數。
5. 零序阻抗的測量：適用於高壓側星形接線帶中性點的變壓器，儀器可記錄零序阻抗、零序電抗、零序電感、阻抗角、零序電阻。
6. 儀器具有諧波分析功能，可測量多次諧波的含有率及總畸變率，並帶有原始波形及柱狀圖顯示。
7. 儀器大屏幕液晶顯示，可在同一屏幕顯示三相電壓、三相電流、三相功率、三相阻抗值、三相阻抗電壓百分比、三相電抗值、三相漏感值、三相平均電壓、平均電流、三相總功率和相關數據。儀器采用中文菜單，中文提示，操作簡單。
8. 儀器備有U盤接口，可隨時將儀器內存儲的數據導入U盤，儀器測試時可直接存入U盤。
9. 內置存儲器，掉電不丟失，儀器可存儲400組數據。
11.係統自帶打印機，可打印測試數據， 也可打印內存瀏覽數據。
12.永久日曆、時鍾功能，可進行時間校準。
技術參數
1. 基本測量精度：電壓、電流 ±（讀數×0.2%+2字）
功率 (0.2≤cosφ≤1) ±（讀數×1.0% +2字）
2. 電壓測量範圍：AC 50V ～850V
3. 電流測量範圍：AC 0.5A～100A
4. 工作溫度：-10℃～40℃
5. 存儲溫度：-20℃～50℃
6. 環境濕度：10%～85%
7. 外形尺寸：395×295×175mm
8. 重量：5kg(不包括測試線)
注意事項
1. 使用儀器時請按說明書接線和操作。
2. 接地端子應就近可靠接地。
3. 測試開始前請輸入正確的設置參數，儀器內部校正運算都要依賴於輸入的設置參數。
4. 測試菜單項選擇和實際測試項目及接線要一致。
5. 電流回路用粗線連接，電壓回路用細線連接。
6. 試驗加壓時，注意監測電壓、電流不要超過儀器額定值，以免損壞儀器。
7. 測試過程中，不允許拆除地線及儀器接線，嚴禁帶電接拆線操作。
8. 單相測量時必須用IA、IB相電流接線端子，UA、UO電壓接線端子。
9. 為安全起見，一次測試完成後應儲存數據，然後斷開三相測試電源，再翻看鎖定數據或從存儲器中仔細查看各項數據。
10. 內存最多可儲存400次測量結果，超過400次時最早的記錄將被覆蓋，請注意及時抄錄或導出到U盤。
11. 儀器出現故障，請及時和本公司聯係，不要自行開機拆卸。
2. 接地端子應就近可靠接地。
3. 測試開始前請輸入正確的設置參數，儀器內部校正運算都要依賴於輸入的設置參數。
4. 測試菜單項選擇和實際測試項目及接線要一致。
5. 電流回路用粗線連接，電壓回路用細線連接。
6. 試驗加壓時，注意監測電壓、電流不要超過儀器額定值，以免損壞儀器。
7. 測試過程中，不允許拆除地線及儀器接線，嚴禁帶電接拆線操作。
8. 單相測量時必須用IA、IB相電流接線端子，UA、UO電壓接線端子。
9. 為安全起見，一次測試完成後應儲存數據，然後斷開三相測試電源，再翻看鎖定數據或從存儲器中仔細查看各項數據。
10. 內存最多可儲存400次測量結果，超過400次時最早的記錄將被覆蓋，請注意及時抄錄或導出到U盤。
11. 儀器出現故障，請及時和本公司聯係，不要自行開機拆卸。
標準配置
| 變壓器短路阻抗測試儀主機 | 一台 |
| 測試線 | 三條（黃綠紅） |
| 連接線 | 三條（黃綠紅） |
| 三芯電源線 | 一條 |
| 接地線 | 一條 |
| 保險管1A | 三支 |
| 打印紙 | 二卷 |
| 合格證 保修卡 | 一張 |
| 使用說明書 | 一本 |
| 測試報告 | 一份 |
| 裝箱單 | 一份 |
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
