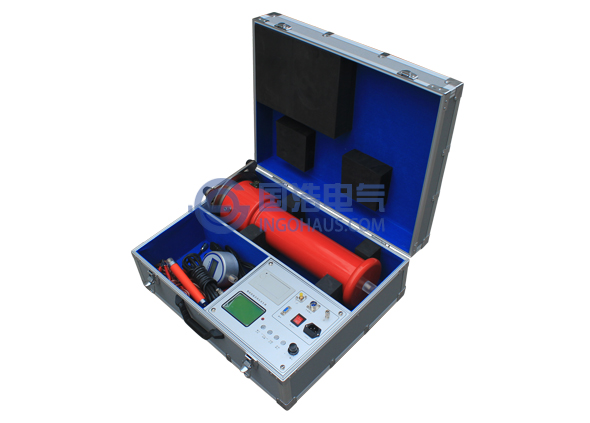

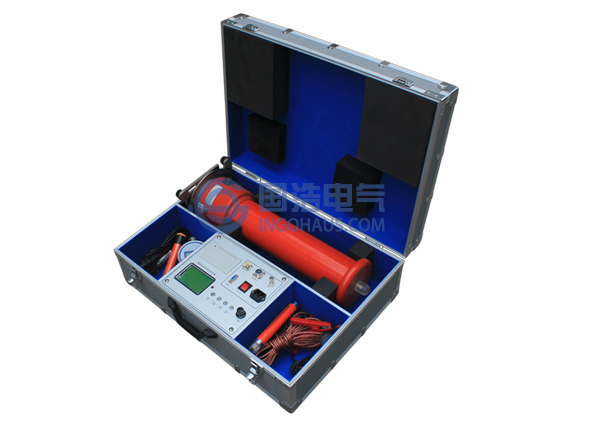

產品概述
GHZGF-E係列智能直流高壓發生器是按照中國行業標準ZBF 24003-90《便攜式直流高壓發生器通用技術條件》的要求，研究、製造的便攜式直流高壓發生器。GHZGF-E係列智能直流高壓發生器主要適用於電力部門、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、斷路器、發電機等高壓電氣設備進行直流耐壓試驗或直流泄露電流試驗。
性能特點
1. 機箱采用國際通用型鋁合金機箱，立臥兩用。
2. 采用大屏幕液晶顯示，操作更加人性化，可以實時顯示電壓、電流值。
3. 采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波係數≤0.5%。
4. 自動氧化鋅避雷器和油浸式變壓器測量功能。可以直接保存實驗報告，精度≤1 %。保持手動0.75UDC1mA功能。
5. 采用AI技術設定過壓保護和過流保護取代了數字撥盤開關隻能設定電壓值，不能設定電流值及電壓飄移的問題，誤差≤1%。
6. 全量程平滑調壓，電壓調節精度≤1%，穩定度≤1%，電壓電流誤差≤1%±1個字。
8. 分段耐壓：可以根據用戶設定分段電壓及各分段電壓測量時間，完成自動升壓（電纜自動測試）。
9. 單次耐壓：設定一個試驗電壓值，儀器可以自動升至該電壓（變壓器自動測試）。
10. 微安表無線發射功能：可實現高壓側電流數據無線傳輸使測量數據更加準確可靠；可提高操作人員的人身安全。 (選配）
11. 帶有總時間T1和分段計時T2，及任意電壓、電流下計時功能。
12. 倍壓筒采用新型材料，輕巧、堅固。外表塗特種絕緣材料，電氣性能好，防潮能力強。
2. 采用大屏幕液晶顯示，操作更加人性化，可以實時顯示電壓、電流值。
3. 采用AIPWM技術，對PWM不準確線性度進行了調整，精度得到了大幅度提高。紋波係數≤0.5%。
4. 自動氧化鋅避雷器和油浸式變壓器測量功能。可以直接保存實驗報告，精度≤1 %。保持手動0.75UDC1mA功能。
5. 采用AI技術設定過壓保護和過流保護取代了數字撥盤開關隻能設定電壓值，不能設定電流值及電壓飄移的問題，誤差≤1%。
6. 全量程平滑調壓，電壓調節精度≤1%，穩定度≤1%，電壓電流誤差≤1%±1個字。
8. 分段耐壓：可以根據用戶設定分段電壓及各分段電壓測量時間，完成自動升壓（電纜自動測試）。
9. 單次耐壓：設定一個試驗電壓值，儀器可以自動升至該電壓（變壓器自動測試）。
10. 微安表無線發射功能：可實現高壓側電流數據無線傳輸使測量數據更加準確可靠；可提高操作人員的人身安全。 (選配）
11. 帶有總時間T1和分段計時T2，及任意電壓、電流下計時功能。
12. 倍壓筒采用新型材料，輕巧、堅固。外表塗特種絕緣材料，電氣性能好，防潮能力強。
技術參數
| 規格 | 60/2 | 60/3 | 120/2 | 200/3/5 |
| 輸出電壓（kV） | 60 | 60 | 200 | 200 |
| 輸出電流（mA） | 2 | 3 | 5 | 3/5 |
| 輸出功率（W） | 120 | 180 | 240 | 600/1000 |
| 充電電流（mA） | 2 | 3 | 5 | 3/5 |
| 控製箱重量（kg） | 2 | 2 | 7 | 13 |
| 倍壓筒重量 | 2.5 | 2.5 | 7.9 | 8 |
| 倍壓筒規格 | Ф90/340 | Ф90/340 | Ф90/340 | Ф110/810 |
| 電壓測量誤差 | 1%(滿度)±1個字 | |||
| 電流測量誤差 | 0.5%(滿度)±1個字 | |||
| 過壓整定誤差 | AI技術設定過壓保護和過流保護，誤差≤1% | |||
| 智能測試 | 全自動氧化鋅避雷器和油浸或變壓器測量功能，可以直接打印實驗報告及保存實驗報告，精度≤0.5% | |||
| 0.75切換誤差 | 高精度0.75UDC-1mA單觸按鈕（精度≤1.0％）；最適合氧化鋅避雷器試驗 | |||
| 波紋係數 | ≤0.5% | |||
| 工作方式 | 間斷使用：額定負載30分鍾 1.1倍額定電壓使用：10分鍾 | |||
| 工作環境 | 溫度：-10℃～+40℃ | |||
| 相對濕度：室溫為25℃時不大於85％（無凝露） | ||||
| 海拔高度：1500米以下 | ||||
| 帶電容負荷 | 被試品電容量無限製 | |||
| 結構特點 | 電氣絕緣倍壓筒 | |||
| 空氣絕緣、無泄漏之慮 | ||||
標準配置

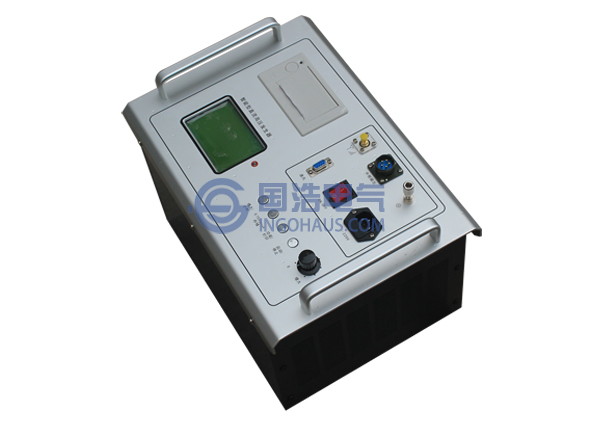

| 主機 | 1台 |

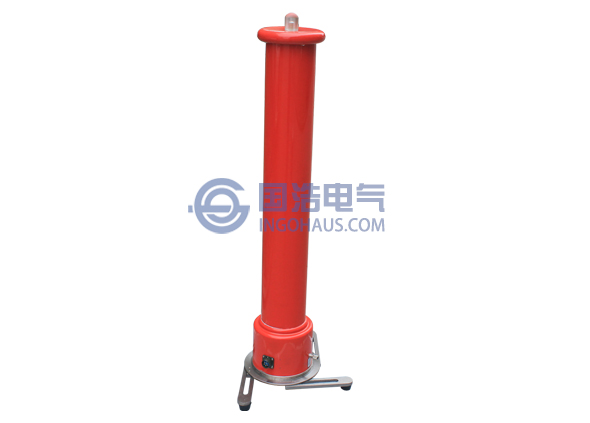

| 高壓倍壓筒 | 1節 |
| 電源電纜 | 1根 |
| 中頻輸出電纜 | 1根 |
| 專用接地線 | 1組 |
| 伸縮式放電棒 | 1根 |
| 放電棒專用連接線 | 1根 |
| 微安表 | 1台 |
| 微安表專用連接線 | 1條 |
| 高壓連接線 | 1條 |
| 專用限流電阻 | 1根 |
| 備用熔斷絲 | 若幹個 |
| 使用說明書 | 1份 |
| 合格證/保修卡 | 1份 |
| 出廠驗收試驗報告 | 1份 |
| 便攜式時間繼電器（選配） | 1個 |
文章參考
直流高壓發生器使用常見問題匯總（一）直流高壓發生器使用常見問題匯總（二）
注意：產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知，請購買前與銷售人員進行確認。TEL：0514-82881249
